RA2055NL汽車BMS變壓器iNRCORE
發布時間:2024-08-06 09:46:39 瀏覽:110
RA2055NL是一款專為汽車電池管理系統(BMS)設計的變壓器,由iNRCORE公司生產。這款變壓器具有以下特點和規格:
1. AEC-Q200兼容:RA2055NL符合汽車電子委員會的AEC-Q200標準,這是汽車級電子組件的可靠性測試標準。
2. 設計用于特定控制器:它被設計用于與Analog Devices的LTC6804/681X系列、NXP的MC33771/33772以及TI的BQ79616等BMS控制器配合使用。
3. 設計結構:變壓器的基本絕緣設計符合IEC 60664-1標準,確保了電氣安全。
4. 爬電距離:爬電距離至少為5mm,適用于污染等級2和材料組1的環境。
5. 溫度范圍:工作溫度范圍為-40℃至+125℃,存儲溫度范圍為-55℃至+125℃,適合極端環境下的使用。
6. 引腳涂層:引腳涂層為Sn100,即純錫。
7. 濕度敏感等級:濕度敏感等級為1,表明其對濕度的敏感性較低。

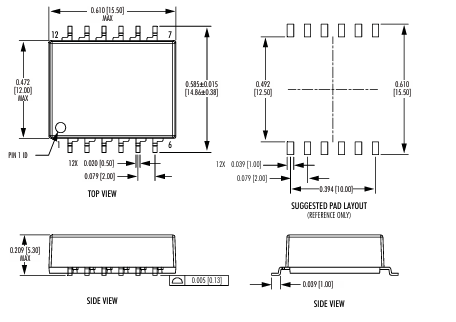

8. 尺寸:尺寸為15.5mm x 12mm x 5.3mm,適合表面貼裝技術(SMT)安裝。
9. 電感值:最小電感值為150μH,最大電感值為450μH。
10. 插入損耗和回波損耗:最大插入損耗為0.3dB,回波損耗為20dB。
11. DWV(耐壓):耐壓值為4300VDC。
12. 符合RoHS規范:RA2055NL符合RoHS規范,不含鉛、汞、鎘、六價鉻和多溴聯苯(PBB)以及多溴二苯醚(PBDE)等有害物質。
13. 包裝:以散裝形式提供。
14. 應用:主要應用于汽車領域,用于電池管理系統。
15. PoE額定值:不適用于PoE(Power over Ethernet)應用。
RA2055NL變壓器的設計和規格使其成為汽車BMS系統中的關鍵組件,能夠在惡劣的環境條件下提供可靠的性能。
