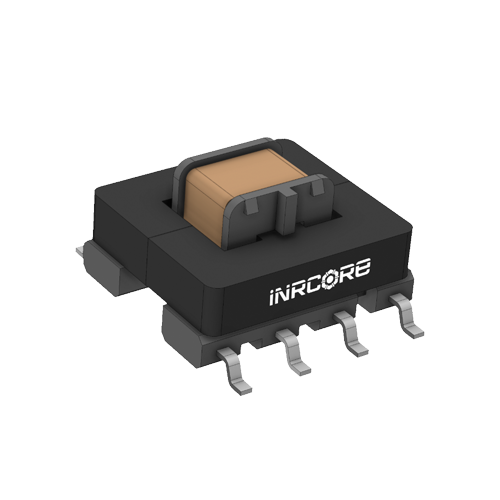

iNRCORE反激式變壓器
發布時間:2024-03-01 09:35:15 瀏覽:367
iNRCORE是一家專業生產高性能磁性元件的公司,其產品線包括變壓器、電感等磁性元件。反激式變壓器(Flyback Transformer)是一種常見的變壓器類型,通常用于電源供應器和轉換器中。
產品選型:
零件編號 | 結構類型 | 匝數比 | DCR MAX(mΩ)初級 | DCR 最大(mΩ)次級 | 高度 | 安裝 | 符合 RoHS規范 |
PL1496A | SMT環形 | 22.5:1 | 22 | 6.6 | 0.24 | SMT貼片 | 不 |
PL3290NL | SMT環形 | 1:12 | 160 | 18000 | 5.21 | SMT貼片 | 是的 |
PL3290系列 | SMT環形 | 1:12 | 160 | 18000 | 5.21 | SMT貼片 | 不 |
PL4761NL | SMT環形 | 1:20 | 0.5 | 80 | 5.9 | SMT貼片 | 是的 |
PL4761型 | SMT環形 | 1:20 | 0.5 | 80 | 5.9 | SMT貼片 | 不 |
PL5066NL | SMT環形 | 10 | 1.5 | 45.5 | 6.3 | SMT貼片 | 是的 |
它具有如下特點:
1. 隔離性強:反激式變壓器能夠?qū)崿F(xiàn)輸入端和輸出端的電氣隔離,保護用戶和設備安全。
2. 緊湊設計:由于變壓器的結構特點,反激式變壓器可以以較小的尺寸實現不同的電壓變換,適合空間有限的應用場合。
3. 多用途性:反激式變壓器可以在離線開關電源、電力因數校正、電感式電源、LED 驅動器等多種應用中使用。
4. 控制方便:通過控制開關管的導通時間和斷開時間,可以調節輸出電壓和電流,實現穩定可控的輸出。
作為專業的磁性元件制造商,iNRCORE提供的反激式變壓器具有高效、可靠的特點,能夠滿足各種電源和轉換器的設計需求。通過合理選用iNRCORE的反激式變壓器,可以有效提高系統的性能和穩定性。
相關推薦:
更多INRCORE相關產品信息可咨詢立維創展。
