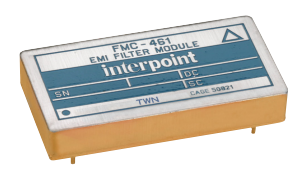

Interpoint FMC-461 EMI輸入濾波器:高性能EMI解決方案
發布時間:2024-06-28 09:13:48 瀏覽:163
FMC-461 EMI輸入濾波器是由Interpoint生產的一款高性能濾波器,專為滿足軍事、航空航天和其他高可靠性應用的需求而設計。以下是對其主要特點和應用范圍的詳細介紹:
技術規格:
典型衰減:在500kHz處達到60dB,有效抑制電磁干擾。
符合標準:符合MIL-STD-461C CE03標準,并與MIL-STD-704A-E電源系統兼容。
電源總線:28伏特。
工作溫度范圍:-55°C至+125°C,適用于極端環境。
額定輸入電壓:0至50伏特。
吞吐量電流:2.7安培。
快速啟動功能:1秒內提供約47伏特的輸出電壓,保護DC-DC轉換器免受感應線路瞬態的影響。
MODELS | INPUT(M | CURRENT (A) |
FMC-461NT1 | 0-50 | 2.7 |
FMC 4611 | 0-40 | 2.7 |
設計特點:
厚膜混合技術:采用先進的制造工藝,確保產品的高可靠性。
金屬封裝和氣密密封:適用于惡劣環境,保證長期穩定運行。
低直流電阻設計:最大功率損耗小于典型輸入電壓的2%,提高能效。
陶瓷電容器:在高溫下仍能保持可靠運行。
應用范圍:
減少紋波電流:特別設計用于減少I(mǎi)nterpoint的MFK、MFX、MWR、MHV和MHF+系列DC-DC轉換器的輸入線路反射的紋波電流。
過濾低功率轉換器:可用于過濾組合的低功率轉換器,直到濾波器的額定電流。
高可靠性應用:適用于需要高可靠性、小尺寸以及滿足MIL-STD-461C傳導噪聲水平的應用。
注意事項:
不適用于高頻率或高精度應用:該濾波器不適合需要高頻率響應或高精度的應用場景。
不適用于高壓或高溫環境:雖然工作溫度范圍廣,但不適用于超出其額定值的高壓或高溫環境。
FMC-461NT 1型號:沒有瞬態抑制器選項,用戶在選擇時需注意。
