CS-034-040.0M晶體諧振器Connor-Winfield
發布時間:2024-05-06 09:17:05 瀏覽:170
Connor-Winfield CS-034-040.0M晶體諧振器是一款基本的、at切割的40MHz石英晶體諧振器,采用3.2x2.5mm表面安裝封裝。該型號被設計用于合成器應用中作為參考晶體。以下是其主要特點:
- 頻率:40.0兆赫
- 頻率穩定性:+/-50 ppm
- 溫度范圍:-40 ~ 85℃
- 封裝形式:表面貼裝
- 包裝方式:膠帶和卷軸包裝
- 環保標準:符合RoHS標準,無鉛設計
規格參數:
Electrical Specifications | |||||||
Paramete | Minimum | Nominal | Maximum | Units | Notes | ||
Output Frequency | 40.0 | MHz | |||||
Operation Mode | Fundamenta | ||||||
Cut | AT Cu | ||||||
Frequency Calibration (@25±3 | ℃)-30 | 30 | ppm | ||||
Frequency Stability vs.lemp | 50 | = | 50 | Dpm | |||
Operating Temperature Range | -40 | 85 | *C | ||||
Load Capacitance:(CL | 10 | pF | |||||
Equivalent Series Resistance | 25 | Ohms | |||||
Drive Leve | 100 | uW | |||||
Insulation Resistance | 500 | = | Mohm | 100 Vdc | |||
Aging | ±3 | ppm/Year | |||||

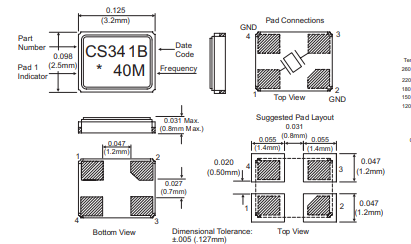

Package Characteristics | |||||||
Package Storage Temperature: | Hermetically -55 | sealed ceramic | 3.2x2.5mm 125 | SMD | Package. C | ||
Ordering Information: | CS-034-040.0M |
