DEI1016 收發器DEI
發布時間:2022-11-22 17:01:41 瀏覽:555
DEI的DEI1016提供了標準化航電系統類型串行數字數據總線和16位寬數字數據總線之間的數據接口。DEI1016通過一個具有8X32位緩沖區的單通道接收器、兩個單獨的收發通道和一個用作選擇操作選項的服務器可編程控制器存儲器組合而成。兩個收發通道操控一致,每個都提供到ARINC數據總線的直接電氣接口。
DEI1016傳輸電路包括一個8位x32位的緩沖存儲器和控制邏輯,允許服務器向收發器輸入數據塊。DEI1016數據塊是根據啟動發送方而系統自動發送的,不需要服務器的深入關注。數據在D0(A)/D0(B)輸出管腳上以TTL形式傳輸。該信號形式與DEI的廣泛ARINC429線路驅動器兼容,利于傳送到ARINC數據總線。
特征
兩個收發器和一個發射器
針替換件的行業標準針
圍繞自檢機制
字節可設置為25位或32位操作
奇偶狀況和收發和傳輸字的形成
8字傳輸緩沖器
低功耗CMOS
兼容多種ARINC協議:429、571、575、706
提供拓展(-55/+85°C)和軍工用(-55/+125°C)溫度范圍
提供QFP、PLCC、LCC和CDIP封裝
DEI公司是美國專注航空應用的IC廠商,主要為航空電子領域提供芯片產品。產品包括Arinc429和其他通信協議的收發信機、接收器和驅動器、離散時間數字轉換器。
深圳市立維創展科技有限公司,優勢提供DEI高端芯片訂購渠道,部分準備有現貨庫存。
詳情了解DEI請點擊:http?: //www.nauticharger.cn/public/brand/53.html
Part # | Temp Range | Product Package Type |

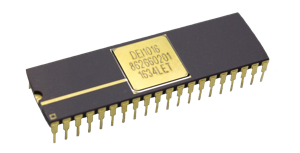

DEI1016 | -55°C - 125°C | 40 SB DIP A |
DEI1016A | -55°C - 125°C | 44 PQFP |
DEI1016A-G | -55°C - 125°C | 44 PQFP G |
DEI1016B | -55°C - 125°C | 44 PLCC A |
DEI1016B-G | -55°C - 125°C | 44 PLCC A G |
DEI1016-DMB | -55°C - 125°C | 40 SB DIP A |
DEI1016-EES | -55°C - 85°C | 44 CLCC |
DEI1016-EMB | -55°C - 125°C | 44 CLCC |
DEI1016-EMS | -55°C - 125°C | 44 CLCC |
DEI1016-MES | -55°C - 85°C | 44 8X8 I MLPQ G |
DEI1016-MES-G | -55°C - 85°C | 44 8X8 I MLPQ G |
DEI1016-PMS | -55°C - 125°C | 44 PLCC A |
DEI1016-PMS-G | -55°C - 125°C | 44 PLCC A G |
DEI1016-QMS | -55°C - 125°C | 44 PQFP |
DEI1016-QMS-G | -55°C - 125°C | 44 PQFP G |
