MTI-milliren404系列TCXO溫補晶振
發布時間:2024-02-19 13:44:50 瀏覽:204
MTI-Milliren404系列TCXO是一款溫補晶體振蕩器,專門用于提供高精度的時鐘信號。這個系列的TCXO具有溫度補償功能,能夠保持穩定的輸出頻率,即使環境溫度發生變化。TCXO通常用于要求高精度時鐘同步的應用領域,例如通信、導航、衛星、軍事和航空航天等。
特征

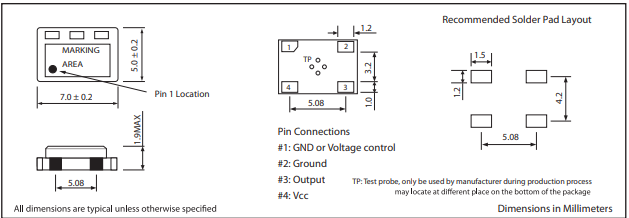

符合 RoHS 標準,在寬溫度范圍內具有嚴格的穩定性,7 mm x 5 mm
用于電氣頻率調節的電壓控制選項
無引腳芯片載體 (LCC) 超小型封裝,工業標準封裝
體積小、外形扁平、重量輕、功耗低
規范 | |
參數 | 可用范圍 |
頻率范圍 | 10 MHz 至 27 MHz |
標準頻率 | 12.6/12.8/13.0/14.4/14.85/16.8/19.2/19.44/19.68/19.8兆赫 |
輸入電壓 (Vcc) | 5.0 V ±5%;3.3V±5%;3.0V±5%;2.8V±5% |
輸入電流 | 2.0 mA(最大值,3 V(25°C) |
頻率穩定性與溫度的關系 | ±1.5 頁/分鐘;±2 頁/分鐘;±2.5 頁/分鐘;±5 頁/分鐘; |
溫度范圍 | 0°C至70°C;-40°C至85°C;0°C至50°C;-30°C至75°C |
標準穩定性 | ±2.5 ppm / -30°C 至 75°C |
頻率與電壓 | 最大 ±0.2 ppm / V ± 5% |
頻率與負載 | 最大 ±0.2 ppm / 10 kOhms 或 10 pF ±10% |
老化 | ±1 ppm 25°C 時每年最大值 |
輸出負載 | 10 kOhms 或 10 pF ±10% |
輸出波形 | 削波正弦波 |
輸出電平 | Vcc=5.0V時最小值為1.0Vp-p;Vcc=3.3V時最小值為0.8Vp-p |
可控頻率選項 | ±10 ppm 最小過控電壓范圍 |
控制電壓 (Vc) | Vcc = 5 VDC 時為 2.5±2.0 VDC; Vcc = 3.3 VDC 時為 1.65±1.5 VDC |
Vc在Fnom時的可設定性,25°C | 2.5±0.5 V DC 用于 5.0V 部分;1.65±0.4 VDC 用于 3.3V 部分 |
