DFL1553-1扁平雙路SMT MIL-STD-1553接口變壓器

發布于:2023-12-29 17:09:03

品牌名稱:iNRCORE

重要參數:

重量:5 克

尺寸:23.62 × 16 × 3.94 毫米

通道數:對偶

終端:1-3:15-14 / 5-7:11-10, 1-3:16-13 / 5-7:12-9

匝數比:1CT:1CT / 1CT:0.707CT

最大 DCR (mΩ):3

阻抗 (Ω):4000

封裝:扁平包裝


  • 產品詳情


Part
Number
  TerminalsRatio(±3%)RDC
MAX(Ω)
Impedance
MIN(Ω)
(XXXX)1553-1   13:16-13/57:12-9
1-3:15-14/5-7:11-10
1CT:1CT
1CT:0.707CT
 1-3,5-7=3.0
 16-13,129=3.0
(1-3,5-7)
4,000
(XXXX)1553-21-3:16-13/5-7:12-9
1-3:15-14/5-7:11-10
1.40T:1T
2CT:1CT
 1-3,5-7=3.5
 16-13,129=3.0
(1-3,5-7)
7,200
(XXXX)1553-3   13:16-13/57:12-9
1-3:15-14/5-7:11-10
1.25CT:1CT
1.66CT:1CT
 1-3,5-7=3.2
 16-13,129=3.0
(1-3,5-7)
4,000
(XXXX)1553-51-3:16-13/5-7:12-9
1-3:15-14/57:11-10
1T:2.12CT
1T:1.50CT
 1-3,5-7=1.0
 16-13.129=3.5
 (16-13,12-9)
     4.000
(XXXX)1553-45*   13:16-13/57:129
1-3:15-1475-7:11-10
1CT:2.50CT
1C1.790
 1-3,5-7=1.0
 16-13,129=3.5
 (16-13,12-9)
    4,000

(XXXX)加上所需的前綴:DFLC, DFLN, DFL, DGLC, DGLN, DGL。


零件編號匝數比通道數高度安裝符合 RoHS 規范
DFL1553-11CT:1CT / 1CT:0.707CT對偶3.94SMT貼片
DFL1553-21.40CT:1.0CT/2.0CT:1.0CT對偶3.94SMT貼片
DFL1553-31.25CT:1.0CT/1.66CT:1.0CT對偶3.94SMT貼片
DFL1553-451.0CT:2.50CT/1.0CT:1.79CT對偶3.94SMT貼片
DFL1553-51CT:2.12CT / 1CT:1.5CT對偶3.94SMT貼片
DFLC1553-11.0CT:1.0CT/1.0CT:.707CT對偶3.94SMT貼片
DFLC1553-21.40CT:1.0CT/2.0CT:1.0CT對偶3.94SMT貼片
DFLC1553-31.25CT:1.0CT/1.66CT:1.0CT對偶3.94SMT貼片
DFLC1553-451.0CT:2.50CT/1.0CT:1.79CT對偶3.94SMT貼片
DFLC1553-51.0CT:2.12CT/1.0CT:1.5CT對偶3.94SMT貼片
DFLN1553-11.0CT:1.0CT/1.0CT:.707CT對偶3.94SMT貼片
DFLN1553-21.40CT:1.0CT/2.0CT:1.0CT對偶3.94SMT貼片
DFLN1553-31.25CT:1.0CT/1.66CT:1.0CT對偶3.94SMT貼片
DFLN1553-451.0CT:2.50CT/1.0CT:1.79CT對偶3.94SMT貼片
DFLN1553-51.0CT:2.12CT/1.0CT:1.5CT對偶3.94SMT貼片


特征:

雙比例,雙界面

表面安裝,平包或鷗翼包

符合MIL-PRF-21038/27的所有電氣和物理參數

濕度敏感等級:3級

低調,0.155英寸高


適用規范:

MIL-STD-1553B

MIL-STD-202

MIL-PRF-21038

ISO 9001

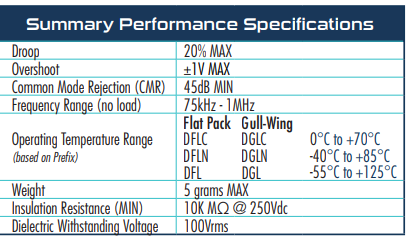

數據:

重量5 克
尺寸23.62 × 16 × 3.94 毫米
安裝

SMT貼片

通道數

對偶

終端

1-3:15-14 / 5-7:11-10, 1-3:16-13 / 5-7:12-9

匝數比

1CT:1CT / 1CT:0.707CT

最大 DCR (mΩ)

3

阻抗 (Ω)

4000

下垂最大

20%

過沖 (V)

最大 ±1V

CMR 最小值 (dB)

45

工作頻率 (MHz)

75 kHz 至 1 MHz

紅外最小值 (MΩ)

10000

紅外@

250 伏直流電

DWV (Vrms)

100

扁平包裝

工作溫度

-55°C 至 +125°C

濕度敏感度等級

3

完成

錫/鉛 (Sn63/Pb37)

包裝

散裝

年級

膠 輥

合格產品清單

符合 RoHS 規范
