Connor-Winfield的TX14正弦波系列溫度補償晶體振蕩器和電壓控制溫度補償晶體振蕩器專為S3電信應用而設計。通過使用模擬溫度補償，該設備能夠在商業或工業溫度范圍內保持低于1 ppm的穩定性。所有模型將滿足±4.6 ppm的精度為二十年。STRATUM 3兼容的模型是可用的。
TX14系列提供±0.28 ppm至±2.50 ppm范圍內的溫度穩定性，超過商業，擴展商業或工業溫度范圍。TX14系列可與正弦波輸出沿可選的電子頻率調諧(VCTCXO)。這些振蕩器提供出色的相位噪聲特性，將滿足最嚴格的要求。

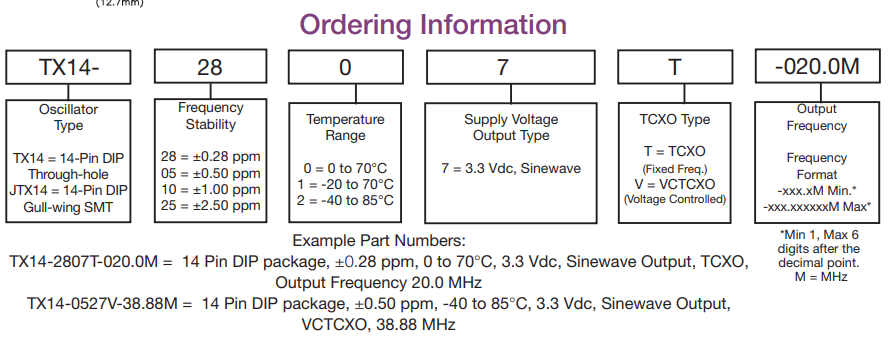

訂購信息：
| 零件編號 | 產品類型 | 邏輯系列 | 包 | 頻率穩定性 | 頻率容差 | 頻率校準 | 電源電壓 | 頻率范圍 | 溫度范圍 | 拉力范圍 | 關鍵詞 |
| TX14-xx07V | VCTCXO | Sinewave | 14 針 DIP | +/-0.28ppm 至 +/-2.5ppm | +/-4.6ppm | +/-1.0ppm | 3.3 伏直流電 | 6.4 至 100 MHz | 0 至 70°C | 不適用 | 提高性能 |
| TX14-xx17V | VCTCXO | Sinewave | 14 針 DIP | +/-0.28ppm 至 +/-2.5ppm | +/-4.6ppm | +/-1.0ppm | 3.3 伏直流電 | 6.4 至 100 MHz | -20 至 70°C | 不適用 | 提高性能 |
| TX14-xx27V | VCTCXO | Sinewave | 14 針 DIP | +/-0.28ppm 至 +/-2.5ppm | +/-4.6ppm | +/-1.0ppm | 3.3 伏直流電 | 6.4 至 100 MHz | -40 至 85°C | 不適用 | 提高性能 |
特點:
?tcxo / vctcxo
?頻率范圍:6.4至100 MHz
3.3 Vdc操作
?正弦波輸出
?頻率穩定性可用:
±0.28 ppm,
±0.5ppm，±1.0ppm或±2.5ppm
?溫度范圍:
0 ~ 70°C。-20 ~ 70℃或-40 ~ 85℃
?頻率公差:
±4.60 PPM 20年。
?低抖動<1ps RMS
?電壓控制引腳1
?密封14針DIP封裝
?通孔或鷗翼SMT
符合RoHS標準/無鉛
?推薦用于新設計
