射頻功率晶體管廣泛應用于無線通信、衛星通信、雷達、廣播電視發射等需要對射頻信號進行放大的高頻率應用中。它們?cè)谕ㄐ畔到y(tǒng)中起到關鍵作用，能夠增加信號傳輸距離、提高接收靈敏度和擴展網絡覆蓋范圍。
選型：
ART2K0FE; ART2K0FES; ART2K0FEG
ART2K0PE; ART2K0PEG
ART2K0TFES; ART2K0TFEG

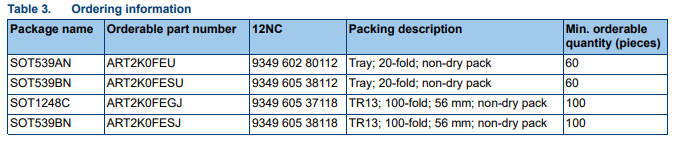

ART2K0FE; ART2K0FES; ART2K0FEG
2000W LDMOS RF功率晶體管基于先進堅固型技術 (ART)，旨在涵蓋 ISM、廣播和通信的廣泛應用，具有 1 MHz
至 400 MHz 的頻率范圍。
| ART2K0FESU | ART2K0FEU |
參數：
| 象征 | 參數 | 條件 | 最小值 | 典型值/否 | 麥克斯 | 單位 |
|---|---|---|---|---|---|---|
| f范圍 | 頻率范圍 | 1 | 400 | 兆赫 | ||
| PL（1分貝） | 1 dB增益壓縮時的標稱輸出功率 | 2000 | W | |||
| 測試信號：脈沖射頻 | ||||||
| VDS | 漏源電壓 | PL= 2000 瓦 [0] | 65 | V | ||
| Gp | 功率增益 | PL= 2000 瓦 [0] | 27 | 28.4 | 分貝 | |
| RL系列在 | 輸入回波損耗 | PL= 2000 瓦 [0] | -13.9 | 分貝 | ||
| ηD | 排水效率 | PL= 2000 瓦 [0] | 69 | 72.1 | % | |

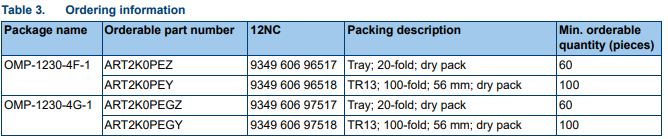

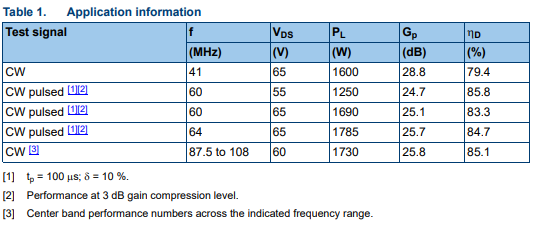

ART2K0PE; ART2K0PEG
這款 2000 W LDMOS RF 功率晶體管基于先進堅固型技術 （ART），旨在涵蓋 ISM、廣播和通信的廣泛應用。無與倫比的晶體管頻率范圍為 1 MHz 至 450 MHz。

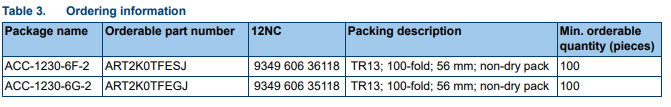

ART2K0TFES; ART2K0TFEG
Ampleon的ART2K0TFES是一款LDMOS功率晶體管，工作頻率范圍為1至400 MHz。它提供 2 kW 的連續/脈沖輸出功率，功率增益為 27 至 29 dB，漏極效率高達 73%。該晶體管基于先進堅固型技術 (ART)，可支持廣泛的 ISM、廣播和通信應用。它集成了雙面 ESD 保護功能，可實現 C 類操作和晶體管完全關斷。該晶體管采用無耳法蘭陶瓷封裝，尺寸為 32.26 x 14.60 x 4.85 mm，非常適合工業、科學和醫療應用，如等離子發生器、MRI 系統、CO2 激光器、粒子加速器和廣播應用，如 FM 廣播和 VHF 電視，以及雷達應用，如非蜂窩通信和 UHF 雷達。
特點和優勢：
· 高擊穿電壓使 E 類操作電壓高達 VDS= 53 伏
· 最高可達 VDS= 65 伏
· 額定電壓范圍為 30 V 至 65 V，支持各種應用
· 集成的雙面 ESD 保護可實現 C 類操作并完全關斷晶體管
· 出色的堅固性，不會降低器件性能
· 高效率
· 優異的熱穩定性
· 專為寬帶操作而設計
應用領域：
1、工業、科學和醫療應用
· 等離子發生器
· MRI系統
· 一氧化碳2激光器
· 粒子加速器
2、廣播
· 調頻收音機
· VHF電視
3、通信
· 非蜂窩通信
· UHF雷達
