低功耗通用FPGA芯片LFD2NX-17-7MG121C

發布于:2023-11-15 17:05:14

品牌名稱:Lattice

重要參數:

選型:Certus-NX系列

邏輯門:39K

儲存:2.9Mb

封裝:6x6 mm

引腳數:121



  • 產品詳情

介紹:

Certus-NX系列FPGA基于28 nm FD-SOI Lattice Nexus?平臺構建,在I/O密度方面引領通用FPGA市場,與同類競爭FPGA相比,每mm2的I/O密度高達兩倍,并提供一流的節能、小尺寸、可靠性、即時啟動性能,并支持快速PCI Express(PCIe)和千兆以太網接口,以實現數據協同處理。 信號橋接和系統控制。

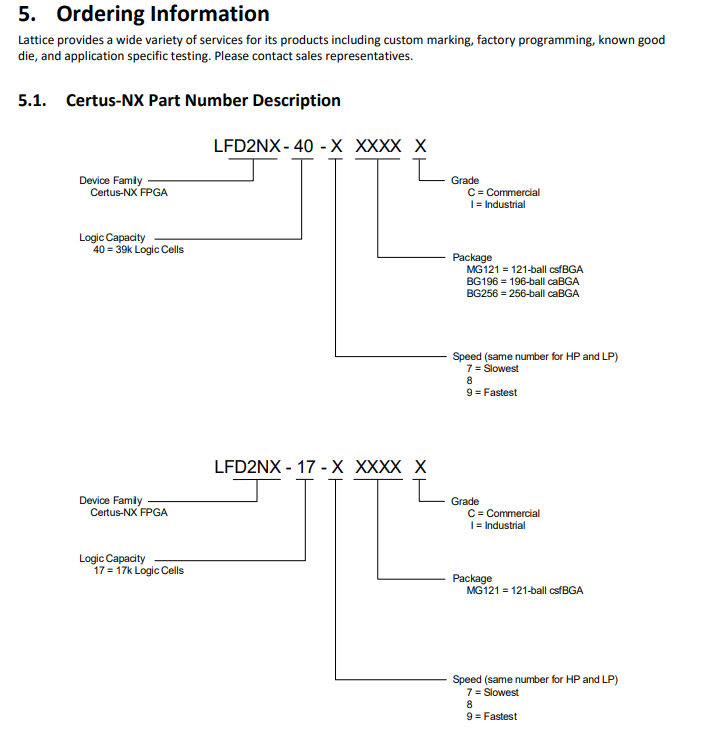

Certus-NX系列選型指南:

Commercial

Part NumberSpeedPackagePinsTempLogic Cells (K)
LFD2NX-17-7MG121C-7Lead free csfBGA121Commercial17
LFD2NX-17-8MG121C-8Lead free csfBGA121Commercial17
LFD2NX-17-9MG121C-9Lead free csfBGA121Commercla17
LFD2NX-40-7MG121C-7Lead free csfBGA121Commercia39
LFD2NX-40-8MG121C-8Lead free csfBGA121Commercial39
LFD2NX-40-9MG121C-9Lead free csfBGA121Commercial39
LFD2NX-40-7BG196C-7Lead free caBGA196Commercial39
LFD2NX-40-88G196C-8Lead free caBGA196Commercia39
LFD2NX-40-98G196C-9Lead free caBGA196Commercial39
LFD2NX-40-7BG256C-7Lead free caBGA256Commercial39
LFD2NX-40-8BG256C-8Lead free caBGA256Commercial39
LFD2NX-40-9BG256C-9Lead free caBGA256Commercial39
5.2.2.  Industrial
Part NumberSpeedPackagePinsTempLogic Cells (K)
LFD2NX-17-7MG1211-7Lead free csfBGA121Industrial17
LFD2NX-17-8MG1211-8Lead free csfBGA121Industrial17
LFD2NX-17-9MG1211-9Lead free csfBGA121Industrial17
LFD2NX-40-7MG121-7Lead free csfBGA121Industrial39
LFD2NX-40-8MG121-8Lead free csfBGA121Industrial39
LFD2NX-40-9MG1211-9Lead free csfBGA121Industrial39
LFD2NX-40-7BG196I-7Lead free caBGA196Industrial39
LFD2NX-40-8BG196I-8Lead free caBGA196Industria39
LFD2NX-40-9BG196I-9Lead free caBGA196Industrial39
LFD2NX-40-7BG256I-7Lead free caBGA256Industrial39
LFD2NX-40-8BG256I-8Lead free caBGA256Industrial39
LFD2NX-40-9BG256I-9Lead free caBGA256Industrial39


特征LFD2NX-17型LFD2NX-40型
邏輯單元17 K39 K
嵌入式存儲器 (EBR) 位 (kb)4321512
大內存 (LRAM) 位 (kb)25601024
18 x 18 乘法器2456
ADC模塊22
GPLL公司23
5 Gb/s PCIe Gen2 硬核 IP1
全芯片配置時間1 (ms)814
I/O 配置時間1 (ms)33
溫度等級2
C、I、AC、I、A

好處:

業界領先的小型封裝 I/O 數量 – 與類似 FPGA 相比,每 mm 2 的 I/O 數量增加多達2 倍,封裝尺寸小至 6x6 mm,支持 PCIe 和 GigE (SGMII)。

高速接口 – 差分 I/O 速度提高 70%(與類似 FPGA 相比),速率為 1.5 Gbps,還支持 5 Gbps PCIe、1.25 Gbps SGMII (GigE) 和 1066 Mbps DDR3 內存接口。

基于萊迪思Nexus平臺構建,功耗比同類FPGA低4倍。由于 28 nm FD-SOI 技術的軟錯誤率 (SER) 降低了 100 倍,可靠性提高了 100 倍。

特征:

多達 39K 邏輯單元、2.9 Mb 嵌入式存儲器、56 個 18 x 18 乘法器、192 個可編程 I/O、1 個 5 Gbps PCIe 通道、2 個 1.25 Gbps SGMII 通道、2 個 ADC(每個 12 位,1 MSPS)。

封裝小至 6x6 mm,球間距為 0.5 和 0.8 mm。

功率模式 – 用戶可選擇低功耗與高性能模式,由FD-SOI可編程反向偏置實現。

設計安全性 – ECDSA 比特流身份驗證,以及強大的 AES-256 加密。

即時啟動配置 – I/O 配置時間為 3 ms,整個設備配置速度快至 8 ms。

提供商業、工業和汽車(符合 AEC-Q100 標準)溫度等級。

應用:

萊迪思Certus-NX FPGA旨在為一系列應用提供領先的性能,從在邊緣運行的自動化工業設備到5G通信基礎設施和云數據中心。Certus-NX非常適合連接互聯網的設備、人工智能(AI)工作負載、各種通信任務以及電機和傳感器控制。
