Ampleon BLF189XRA:1700W廣播工業應用LDMOS晶體管
發布時間:2025-03-05 09:24:02 瀏覽:66

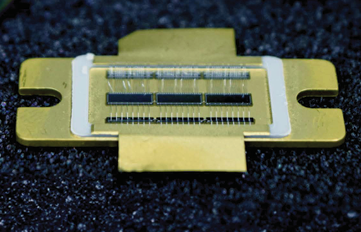

Ampleon BLF189XRA是一款1700W的極堅固LDMOS功率晶體管,適用于HF到500MHz頻段的廣播和工業應用。該產品具有高功率輸出、優異的堅固性和熱穩定性,是廣播發射機和工業應用的理想選擇。
特點與優勢
易于功率控制:支持靈活的功率調節。
集成雙側ESD保護:提供卓越的靜電放電保護。
優異的堅固性:能夠承受高電壓駐波比(VSWR),確保在極端條件下的可靠性。
高效率:在108MHz頻率下,效率高達74%。
優異的熱穩定性:確保在高功率運行時的穩定性。
寬帶操作:設計用于HF到500MHz的寬帶應用。
符合RoHS標準:符合環保要求,符合指令2002/95/EC關于限制有害物質的使用。
應用領域
工業、科學和醫療應用:適用于高頻到500MHz頻段的工業加熱、醫療成像等應用。
廣播發射機應用:適用于高頻到500MHz頻段的廣播發射機。
參數信息:
參數符號 | 參數描述 | 條件 | 最小值 | 典型/額定值 | 最大值 | 單位 |
frange | 頻率范圍 | - | 1 | - | 500 | MHz |
PL(1dB) | 1dB增益壓縮下的額定輸出功率 | - | - | 1700 | - | W |
VDS | 漏源電壓 | 108 MHz | - | 50 | - | V |
Gp | 功率增益 | 108 MHz | - | 26.2 | - | dB |
ηD | 漏極效率 | 108 MHz | - | 74 | - | % |
Ampleon是一家全球領先的射頻和功率半導體解決方案提供商,提供包括射頻功率放大器、收發器、射頻開關、驅動電路和功率控制器等在內的廣泛產品線,適用于4G LTE、5G NR基礎設施、廣播、工業等多個領域,深圳市立維創展科技有限公司優勢分銷Ampleon產品線,歡迎咨詢了解。
