QTCV576LDK2-50.000MHz低輪廓5x7mm微型SMD電壓控制晶振

發布時間：2025-01-09 09:04:14     瀏覽：17

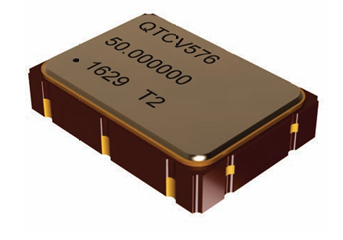

QTCV576LDK2-50.000MHz低輪廓5x7mm微型SMD電壓控制晶振

　　Q-Tech生產的QTCV576系列是一種低輪廓的 5 x 7mm 微型表面貼裝(SMD)電壓控制晶體振蕩器(VCXOs)，具有以下特點和應用：

　　主要特性

　　寬頻率范圍：從 1.000MHz 到 156.250MHz。

　　小尺寸封裝：5 x 7mm 的低輪廓陶瓷封裝，鍍金接觸墊。

　　邏輯類型：支持 HCMOS、LVHCMOS、LVPECL 邏輯。

　　供電電壓：3.3Vdc 和 5.0Vdc。

　　工作溫度范圍：-40oC 至 +85oC。

　　三態輸出：標準特性。

　　密封封裝：陶瓷封裝，提供更好的環境適應性。

　　頻率穩定性：提供基本模式和第三泛音設計。

　　軍事篩選測試：可根據 MIL-PRF-55310 標準進行。

　　環保合規：無鉛，符合 RoHS 標準。

　　應用領域

　　低電壓應用：適用于現代低電壓電子設備。

　　軍用彈藥和系統：槍發射彈藥和智能彈藥系統。

　　儀器設備：各種精密儀器。

　　網絡同步：以太網/同步以太網(SynchE)、SONET。

　　微處理器時鐘：為微處理器提供時鐘信號。

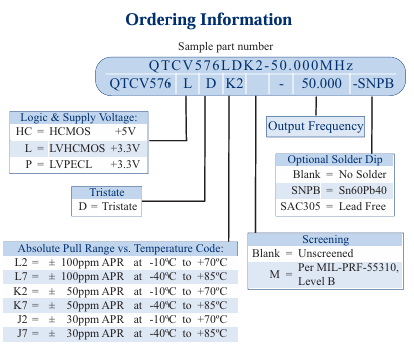

　　訂購信息


技術規格

ParametersQTCV576HCQTCV576LQTCV576P
Output frequency range(Fo)1.544MHz—125.000MHz1.000MHz—150.000MHz78.000MHz—156.250MHz
LogicHCMOSLVCMOSLVPECL
Supply voltage(Vdd)5.0Vdo±10%3.3Vdc±5%
Absolute Pull Range(APR)SeePart Number on Page 1
Linearity5%typical
Operating temperature(Topr)SeePart Number on Page 1
Storage temperature(Tsto)-62℃ to+125℃
Operating supply current
(No Load)		18mAtyp. |50mAmax.15mAtyp. |40mAmax.50mAtyp. |90mAmax
Symmetry
(50%of ouput waveform)		45/55%
Rise and Fall times5ns max.0.5ns typ. |Ins max.
Output Load15pF max.502 into Vdd-2V
Start-up time(Tstup)10ms max.
Output Enable/Disable(Vih/Vil)0.9*Vdd min./0.1*Vdd max.
Control Voltage Range for Pull
Range(Vc)		0.5V min.4.5V max.0.3V min. |3.0V max.
Control Voltage InputImpedance
(Zin)		1MQ min.
Control Voltage Modulation BW10kHz min.
Period JitterTypical
Pk-Pk(61.44MHz)
RMS (61.44MHz)
23ps
3.0ps		N/A
Jitter,12kHz-20MHz
(61.44MHz)		90fs typ-N/A
Jitter,RMS(12kHz-20MHz)N/A0.3ps typ. |1.0ps max.
Jitter,RMS(10kHz-1MHz)N/A0.2ps typ. |0.3ps max.
Phase Noise Typica
10 Hz
100 Hz
1 kHz
10kHz
100 kHz
1   MHz
10MHz
-63 dBc/Hz
-97 dBc/Hz
-125 dBc/Hz
-140 dBc/Hz
-155 dBc/Hz
-158 dBc/Hz
-164 dBc/Hz
-60 dBc/Hz
-88 dBc/Hz
-120 dBc/Hz
-130 dBc/Hz
-145 dBc/Hz
-153 dBc/Hz
-156 dBc/Hz
Aging10 years aging included in FrequencyStability

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品，備件現貨，歡迎與業界同行合作。
