ANDON H15-314-A77-G10高溫200°C適配器插座
發布時間:2024-12-02 10:17:59 瀏覽:71
Andon的Hi-Temp 200°C Closed Frame IC系列H15組件適配器插座是為適應不同配置的組件而設計的,以便與PC或線繞電路板的預設結構相匹配。以下是該產品的詳細介紹:
產品特點:
1. 高溫耐受性:能夠承受高達250°C的溫度,適用于高溫環境。
2. 阻燃性:插座材料為阻燃的,符合MIL-M-14G標準,類型為SDG-F。
3. 機械安全性:通過絕緣材料集成和模塑,提供最佳的機械安全性。
4. 絕緣覆蓋:最大絕緣覆蓋,防止在高沖擊和振動環境中發生短路。
5. 易于插入:具有引導斜面,便于設備插入。
6. 剛性端子:確保在PCB上準確安裝。
特殊特性和優勢:
- 雙列直插式組件適配器插座,適用于低輪廓、高密度封裝。
- 插座一端有切口,用于定位方向。
- 提供圓形、焊接杯或分叉引腳樣式,以適應不同的定制應用需求。
規格參數:
電鍍:終端:G10金10μ。
絕緣材料:Diallyl Phthalate,符合MIL-M-14G, TYPE SDG-F標準。
UL等級:94V-0。
端子材料:黃銅,符合QQ-B-626標準。
電阻:最小5K兆歐姆(MIL-STD-1344 Method 3003)。
介電耐壓:在60Hz下至少600V(MIL-STD-202 Method 301)。
工作溫度:200°C。
阻燃性:UL 94V-0。

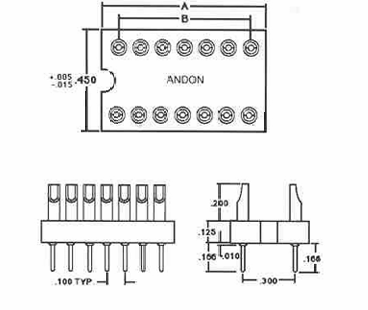

產品型號和尺寸:
PART# | TYPE | #OF PINS | A DIM. +.005+.010 | B DIM. E0.SP@.100 Ea |
H15-314-A77-G10 | Round Pn | 14 | .750 | .600 |
H15-316-A77-G10 | Round Pin | 16 | .850 | .700 |
H15-314-A38-G10 | Solder Cup | 14 | .750 | .600 |
H15-316-A36-G10 | Solder Cup | 16 | .850 | .700 |
H15-314-A06-G10 | Bturcated Pin | 14 | .750 | .600 |
H15-316-A06-G10 | BlurcatedPio | 16 | .850 | .700 |
這些組件適配器插座適用于需要在高溫環境下工作的電子設備,如汽車、工業控制和航空航天等領域。它們可以適應不同配置的組件,確保在PC或線繞電路板上的準確安裝。
