VCD40系列單路/雙路/三路輸出DC-DC電源模塊CUI
發布時間：2024-10-16 09:10:23 瀏覽：538

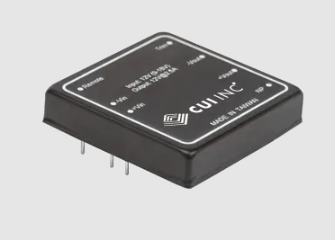

CUI公司的VCD40系列隔離式DC - DC轉換器性能卓越、可靠，是工業和商業應用的高效電源解決方案。它有40瓦隔離輸出、寬輸入電壓(9V -
72V DC)，在電源轉換市場地位重要。
VCD40系列轉換器的40瓦隔離輸出與1500V隔離電壓，保障了轉換的高效與安全。其2"x2"六面屏蔽金屬外殼緊湊，可防電磁干擾，且能提供單路、雙路、三路穩壓輸出以滿足不同需求。
核心特性如下：
- 寬輸入電壓(9V - 72V DC)，適應多種電源環境。
- 輸出選項多樣，有2.5V - 15V單路輸出、±12V和±15V雙路輸出，滿足不同電壓需求。
- 效率最高達92%，節能且提升性能。
- 具備短路、過壓、過溫保護，確保設備穩定運行。
- 工作溫度范圍為 - 25°C - 71°C，適應多種環境。
- 符合EN 62368 - 1和RoHS標準，安全環保。
該系列轉換器性能可靠，適用于醫療設備、工業控制系統、通信基站和測試測量設備等多種場景，在各種溫濕度條件下都能穩定轉換電源。
其安裝簡便，尺寸為2" x 2" x 0.4"(50.8 x 50.8 x 10.2
mm)，重65克，便于集成。還支持遠程ON/OFF控制和外部輸出調整，配置靈活。
型號參數：
| MODEL | input
voltage | output
voltage
(Vdc) | input
current | output
current | ripple
and noise1
max
(mVp-p) | efficiency
typ
(%) |
|
|
Typ
(Vdc) | range
(Vdc) | no load
(mA) | fullload
(mA) | max
(mA) | min
(mA) |
|
| VCD40-D12-S2R5 | 12 | 9～18 | 2.5 | 200 | 2,367 | 10,000 | 0 | 50 | 88 |
| VCD40-D12-S3R3 | 12 | 9～18 | 3.3 | 200 | 3,090 | 10,000 | 0 | 50 | 89 |
| VCD40-D12-S5 | 12 | 9～18 | 5 | 200 | 3,745 | 8,000 | 0 | 50 | 89 |
| VCD40-D12-S12 | 12 | 9～18 | 12 | 200 | 3,703 | 3,333 | 0 | 75 | 90 |
| VCD40-D12-S15 | 12 | 9~18 | 15 | 200 | 3,702 | 2,666 | 0 | 75 | 90 |
| VCD40-D12-D12 | 12 | 9～18 | ±12 | 100 | 4,045 | ±1,800 | 90 | 120 | 89 |
| VCD40-D12-D15 | 12 | 9～18 | ±15 | 100 | 3,889 | ±1.400 | 70 | 150 | 90 |
| VCD40-D12-T312 | 12 | 9～18 | 3.3/±12 | 200 | 2,784 | 6000/±400 | 600/±40 | 100 | 88 |
| VCD40-D12-T315 | 12 | 9～18 | 3.3/±15 | 200 | 2.727 | 6000/±300 | 600/±30 | 100 | 88 |
| VCD40-D12-T512 | 12 | 9～18 | 5/±12 | 200 | 3,750 | 6000/±400 | 600/±40 | 100 | 88 |
| VCD40-D12-T515 | 12 | 9～18 | 5/±15 | 200 | 3,611 | 6000/±300 | 600/±30 | 100 | 90 |
| VCD40-D24-S2R5 | 24 | 18~36 | 2.5 | 100 | 1,184 | 10,000 | 0 | 50 | 88 |
| VCD40-D24-S3R3 | 24 | 18~36 | 3.3 | 100 | 1.545 | 10,000 | 0 | 50 | 89 |
| VCD40-D24-S5 | 24 | 18~36 | 5 | 100 | 1,831 | 8,000 | 0 | 50 | 91 |
| VCD40-D24-S12 | 24 | 18~36 | 12 | 100 | 1,811 | 3,333 | 0 | 75 | 92 |
| VCD40-D24-S15 | 24 | 18~36 | 15 | 100 | 1,810 | 2,666 | 0 | 75 | 92 |
| VCD40-D24-D12 | 24 | 18~36 | ±12 | 100 | 1.978 | ±1,800 | 90 | 120 | 91 |
| VCD40-D24-D15 | 24 | 18~36 | ±15 | 100 | 1,902 | ±1,400 | 70 | 150 | 92 |
| VCD40-D24-T312 | 24 | 18~36 | 3.3/±12 | 100 | 1,361 | 6000/±400 | 600/±40 | 100 | 90 |
| VCD40-D24-T315 | 24 | 18~36 | 3.3/±15 | 100 | 1,333 | 6000/±300 | 600/±30 | 100 | 90 |
| VCD40-D24-T512 | 24 | 18~36 | 5/±12 | 100 | 1,833 | 6000/±400 | 600/±40 | 100 | 90 |
| VCD40-D24-T515 | 24 | 18~36 | 5/±15 | 100 | 1,806 | 6000/±300 | 600/±30 | 100 | 90 |
| VCD40-D48-S2R5 | 48 | 36~72 | 2.5 | 50 | 585 | 10,000 | 0 | 50 | 89 |
| VCD40-D48-S3R3 | 48 | 36~72 | 3.3 | 50 | 764 | 10,000 | 0 | 50 | 90 |
| VCD40-D48-S5 | 48 | 36~72 | 5 | 60 | 926 | 8,000 | 0 | 50 | 90 |
| VCD40-D48-S12 | 48 | 36~72 | 12 | 60 | 916 | 3,333 | 0 | 75 | 91 |
| VCD40-D48-S15 | 48 | 36~72 | 15 | 60 | 906 | 2,666 | 0 | 75 | 92 |
| VCD40-D48-D12 | 48 | 36~72 | ±12 | 50 | 1 | ±1,800 | 90 | 120 | 90 |
| VCD40-D48-D15 | 48 | 36~72 | ±15 | 50 | 962 | ±1,400 | 70 | 150 | 91 |
| VCD40-D48-T312 | 48 | 36~72 | 3.3/±12 | 50 | 688 | 6000/±400 | 600/±40 | 100 | 89 |
| VCD40-D48-T315 | 48 | 36~72 | 3.3/±15 | 50 | 690 | 6000/±300 | 600/±30 | 100 | 89 |
| VCD40-D48-T512 | 48 | 36~72 | 5/±12 | 50 | 938 | 6000/±400 | 600/±40 | 100 | 88 |
| VCD40-D48-T515 | 48 | 36~72 | 5/±15 | 50 | 903 | 6000/±300 | 600/±30 | 100 | 90 |
CUI是美國BEL旗下公司，主要提供AC-DC和DC-DC電源模塊產品。深圳立維創展科技有限公司代理銷售CUI品牌產品，歡迎咨詢。
