HCME0995大電流SMT功率電感器DELTA臺達
發布時間:2024-09-29 10:24:01 瀏覽:612
Electrical Characteristics @ 25℃, 100kHz, 1V
Delta P/N | L (nH) ±15% | Li (nH) MIN | DCR (m2) ±10% | Isat1 (A) | Ir2 (A) | ||
25℃ | 100℃ | 125℃ | |||||
HCME0995-101 | 100 | 70 | 0.125 | 90 | 73 | 67 | 63 |
HCME0995-151 | 150 | 105 | 61 | 49 | 45 |
HCME0995系列是臺達(Delta)生產的一種大電流SMT功率電感器,主要用于處理高電流應用。以下是其主要特點和參數:

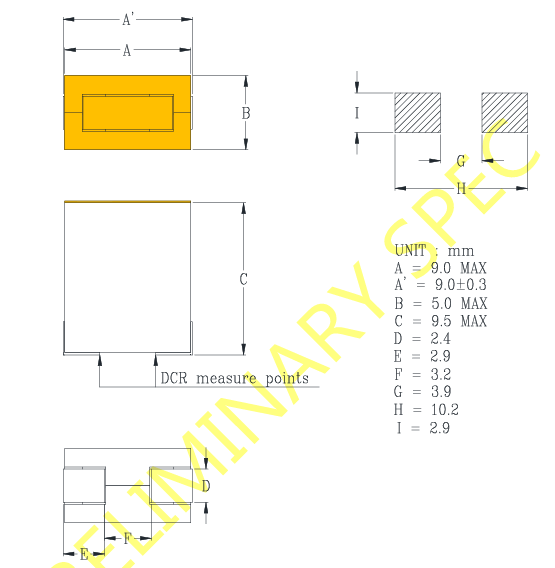

1. 機械尺寸
外形尺寸:
A:9.0 mm (最大值)
A':9.0±0.3 mm
B:5.0 mm (最大值)
C:9.5 mm (最大值)
D:2.4 mm
E:2.9 mm
F:3.2 mm
G:3.9 mm
H:10.2 mm
I:2.9 mm
電感器的尺寸緊湊,適合表面貼裝(SMT)技術,可以高效利用PCB空間。
2. 電氣特性(在25°C、100kHz、1V條件下測試)
有兩種型號:
HCME0995-101:
電感值(L):100 nH(±15%)
飽和值(Li):70 nH(±10%)
直流電阻(DCR):0.125 mΩ
飽和電流(Isat):在25°C時為90A,100°C時為73A,125°C時為67A
溫升電流(Ir):63A
HCME0995-151:
電感值(L):150 nH(±15%)
飽和值(Li):105 nH(±10%)
直流電阻(DCR):0.125 mΩ
飽和電流(Isat):在25°C時為61A,100°C時為49A,125°C時為45A
溫升電流(Ir):63A
3. 關鍵說明:
1. Isat 是電感器飽和時導致電感值降到 Li 的電流。
2. Ir 是電感器表面溫度上升到約 40°C 時的電流。
3. 工作溫度范圍:-40°C 到 125°C(包括自溫升)。
4. 應用場景
這種電感器廣泛用于大電流場景,如電源管理系統、DC/DC轉換器、伺服電機驅動和電池管理系統,具有低直流電阻和高飽和電流特性,能夠承受較大的電流而不發生電感衰減。
深圳市立維創展科技有限公司,授權代理銷售DELTA臺達電感產品系列,大量現貨庫存。
