Fischer MiniMax系列:引領高密度小型化連接的新時代
發布時間:2024-09-12 09:11:05 瀏覽:389
在不斷追求技術創新和性能優化的道路上,Fischer Connectors再次突破界限,推出了其超小型、堅固耐用的連接器、電纜組件和電子解決方案系列的新擴展。這一系列產品旨在滿足在空間極其有限的應用中對高速數據采集和傳輸?shù)男枨?,即使在惡劣的操作環境中也能保持卓越性能。

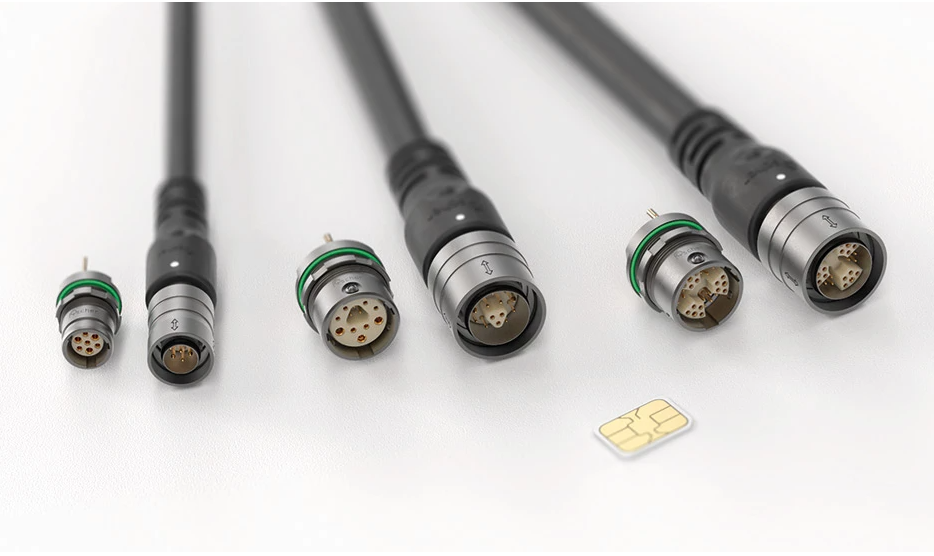

Fischer MiniMax?系列的新亮點
1. 新的引腳布局配置
Fischer MiniMax?系列的旗艦產品線現已包括三個連接器及其相關電纜,提供了在引腳布局、主體尺寸和數據速度方面的新選項。其中,? 10 mm插座中的7個觸點(4個信號,3個電源),配置高達22 AWG,并提供三種鎖定機制(快速釋放、推挽、螺絲),為Nett Warrior連接生態系統和其他堅固應用設計更小設備提供了完美替代方案。
2. 新主體尺寸
? 14 mm(尺寸10)的新主體尺寸,配備12個信號和電源觸點,支持USB 3.2 Gen 2(10 Gbit/s,1m)和高達8A的高功率,適用于高速對講盒和下一代集線器。
3. 新型超高密度
同樣為? 14 mm(尺寸10)的主體,但配備了30個觸點(24個信號,6個電源),支持多協議數據傳輸(如HDMI、USB、以太網),并擴展了用于儀器應用、無人系統以及傳感器和物聯網互連的流行高密度布局產品。
提高設計靈活性
MiniMax系列通過增加密度并優化封裝因素,為各種輕巧和緊湊的解決方案提供了更高的設計靈活性。從各種連接器配置,到具有直式、直角或60°包覆成型的電纜組件,再到電子解決方案,包括集線器、閃存驅動器和柔性PCB電路,均可根據整個電子系統和生態系統的尺寸、重量和功率(SWaP)要求量身定制。
設計集成的優勢
在設計集成方面,較小的連接性產生了更大的優勢。例如,直徑為12 mm的插座(尺寸08)具有多達24個電源和信號觸點,與具有相似觸點數量的標準插座相比,可節省高達45%的空間。此外,F(xiàn)ischer MiniMax?系列可減輕高達75%的重量,實現了尺寸和重量的減小,最大限度地提高了性能,同時最大限度地減少了集成負擔。
主要可靠性特性
Fischer MiniMax?系列的主要可靠性特性包括5,000次插拔、360° EMC屏蔽、IP68密封-20m/24h、氣密性達到10-6mbar l/s,高耐腐蝕性,工作溫度為-40 °C至+135 °C,盲插,以及三種安全鎖定機制(快速釋放、推拉、螺釘)。這些特性確保了產品在惡劣環境中的持久性能和可靠性。
推薦資訊

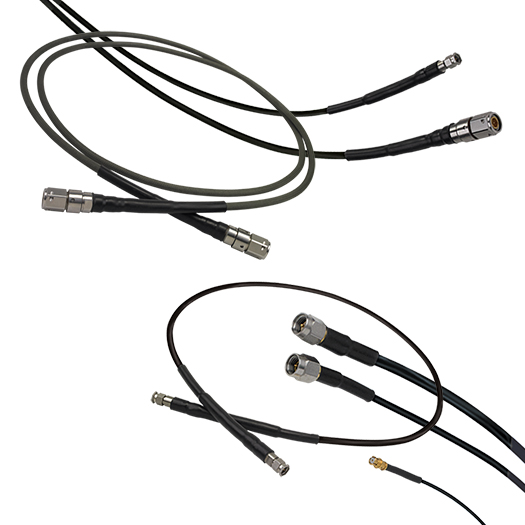

Hypertronics?線纜組件Lab-FlexQ適用于空間技術應用,它使用了數項設計特性,包括防輻射護線套、排氣連接器型,及其經核定可達到除氣標準化的材質。

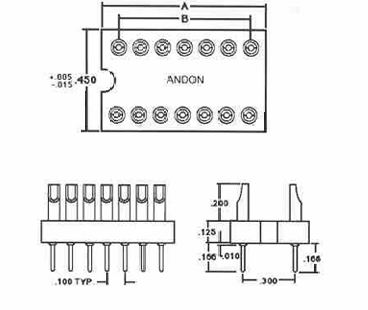

Andon的Hi-Temp 200°C H15系列組件適配器插座是為高溫環境設計的高性能電子組件,具有高達250°C的耐受性、阻燃特性以及優化的機械穩定性。這些插座提供全面的絕緣保護,確保在高沖擊和振動環境中的可靠性,同時配備易于插入的引導斜面和精確的PCB安裝端子。產品提供多種引腳樣式以適應不同的封裝需求,具備低電阻、高耐壓性能,并符合UL 94V-0阻燃標準,是汽車、工業控制和航空航天等領域高溫環境下電子設備的理想選擇。
