AirBorn MLSI系列垂直板表面貼裝連接器
發布時間:2024-09-11 09:22:24 瀏覽:51

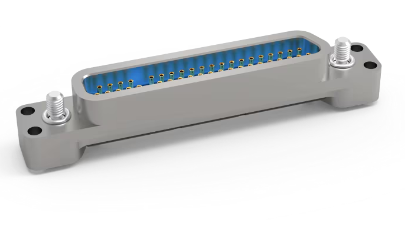

AirBorn MLSI系列垂直板表面貼裝連接器是一款小型MicroSI 加固型Micro-D高速連接器。它具有以下特點和規格:
接口極性:通過查看與長側相鄰的端口來區分左極性和右極性,長側代表極性方向,角度側位于非連接側。
高可靠性接觸:符合 MIL-DTL-83513 標準,帶有氟樹脂密封的插座,提供高可靠性性能。
材料和表面處理:
插座觸點使用黃銅材料。
觸點鍍層為 50 μ" minimum Au 鍍層,確保低接觸電阻。
外殼采用鋁材質,表面陽極氧化處理,提供耐用的防腐蝕性。
絕緣子使用玻璃填充聚合物 (LCP)。
硬件標準為不銹鋼制造,表面經過防腐處理。
信號完整性性能:
差分阻抗為100 ohm,誤差范圍在±20%-80%。
插入損耗為10 GHz @ -3dB。
回波損耗為7.5 GHz @ -10dB。
差分對間的配對不平衡度小于2ps。
性能參數:
觸點間距:0.07英寸(1.78mm)
觸點數量:16-65
方向:垂直-直線
連接器類型:插座-母頭
接觸電流最大為 3A。
工作溫度范圍為 -55°C 至 125°C。
最大工作電壓為 200V RMS,60Hz。
絕緣電阻在 500V DC 電壓下為 5000 兆歐。
耐久性最多可實現 500 次插拔循環。
型號:
MLSI-01L-2000-475-2620 | MLSI-04L-2000-475-2620 | MLSI-08L-2000-475-2620 |
MLSI-01L-2000-475-2810 | MLSI-04L-2000-475-2810 | MLSI-08L-2000-475-2810 |
MLSI-01L-2000-475-6620 | MLSI-04L-2000-475-6620 | MLSI-08L-2000-475-6620 |
MLSI-01L-2000-475-6810 | MLSI-04L-2000-475-6810 | MLSI-08L-2000-475-6810 |
MLSI-01L-2000-478-2620 | MLSI-04L-2000-478-2620 | MLSI-08L-2000-478-2620 |
MLSI-01L-2000-478-2810 | MLSI-04L-2000-478-2810 | MLSI-08L-2000-478-2810 |
MLSI-01L-2000-478-6620 | MLSI-04L-2000-478-6620 | MLSI-08L-2000-478-6620 |
MLSI-01L-2000-478-6810 | MLSI-04L-2000-478-6810 | MLSI-08L-2000-478-6810 |
MLSI-01R-2000-475-2620 | MLSI-04R-2000-475-2620 | MLSI-08R-2000-475-2620 |
MLSI-01R-2000-475-2810 | MLSI-04R-2000-475-2810 | MLSI-08R-2000-475-2810 |
MLSI-01R-2000-475-6620 | MLSI-04R-2000-475-6620 | MLSI-08R-2000-475-6620 |
MLSI-01R-2000-475-6810 | MLSI-04R-2000-475-6810 | MLSI-08R-2000-475-6810 |
MLSI-01R-2000-478-2620 | MLSI-04R-2000-478-2620 | MLSI-08R-2000-478-2620 |
MLSI-01R-2000-478-2810 | MLSI-04R-2000-478-2810 | MLSI-08R-2000-478-2810 |
MLSI-01R-2000-478-6620 | MLSI-04R-2000-478-6620 | MLSI-08R-2000-478-6620 |
MLSI-01R-2000-478-6810 | MLSI-04R-2000-478-6810 | MLSI-08R-2000-478-6810 |
