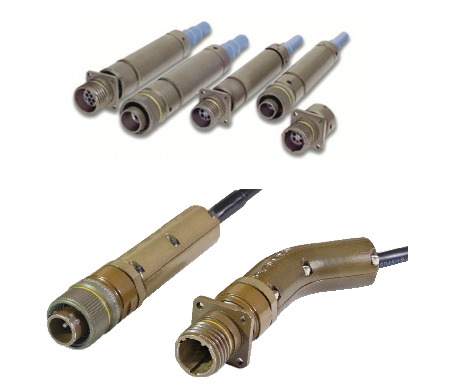

M28876光纖連接器Winchester
發布時間:2024-08-27 10:38:13 瀏覽:118
Winchester的船用/MIL-PRF-28876光纖連接器具備低光學插入損耗、可重復性、優秀的應力消除和在惡劣環境中的可靠性能。其商用現貨(COTS)等價物達到了同樣高性能的MIL-SPEC版本,擁有完整的工具包和支持基礎設施,可立即使用。這些連接器被廣泛用于美國各類軍事和工業應用,并納入美國政府合格產品列表(UQP)。
優點/特性
- 低光學插入損耗
- 提供2、4、6、8、31通道配置
- 在線和墻面安裝插座
- 單模和多模電纜功能
- 提供單信號電光版本
典型應用
- 船用系統
- 軍用和商用行業
- 用于電光信號傳輸?shù)碾s項無線配置
性能特性
- 光學插入損耗:
- 9/125 SM Fiber: ≤0.25 dB avg.
- 62.5/125 MM Fiber: ≤0.40 dB avg.
- 操作溫度: -28°C至+65°C
- 振動: Per TIA/EIA-455-11, Condition II & VII
- 沖擊: MIL-S-901, Grade A, Class I, 高沖擊
- 耐鈉化試驗: 超過500個循環
現代材料和表面處理
- 插入元件: Per MIL-C-28876
- 導向、應力消除: Fluorocarbon
- 連接器和夾套外殼: Per MIL-C-28876
連接器性能標準:
描述 | 規格 |
光學插入損耗 | SM Fiber: ≤0.25 dB avg.; MM Fiber: ≤0.40 dB avg. |
增強PC拋光光背反射 | 優于-40 dB H接觸拋光, 優于-50 dB增強PC拋光 |
彈簧耐久性 | 500個周期基于 TIA/EIA-455-21 |
機械沖擊 | Per MIL-S-901, Grade A |
熱循環 | -28°C 至 +65°C |
溫度穩定性 | -55°C 至 +125°C |
