AirBorn模塊化高速板安裝連接器
發布時間:2024-08-15 09:32:07 瀏覽:84

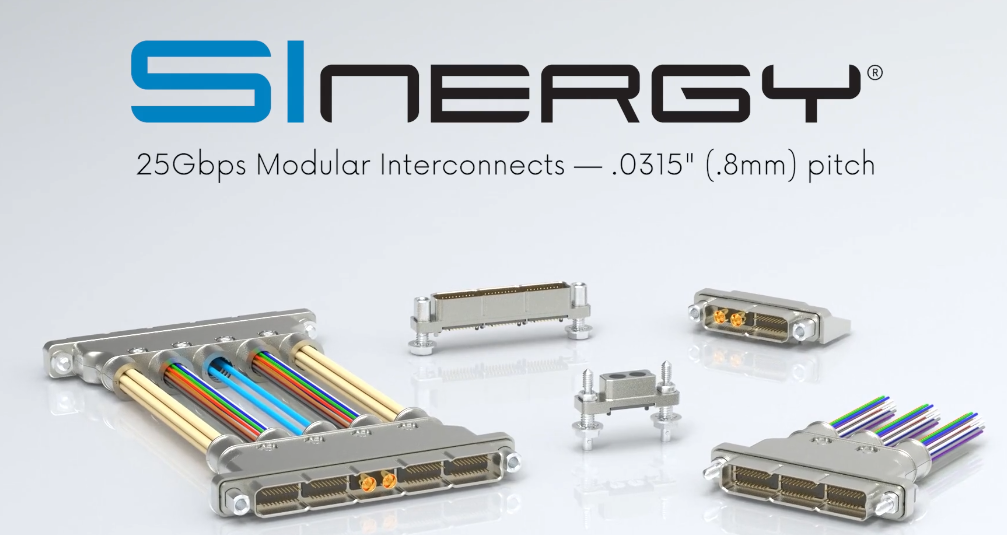

AirBorn的SInergy系列連接器是一款高性能、模塊化的板安裝連接器,專為OEM設計,提供1-5個可配置托架的迷你模塊化混合動力解決方案。該連接器的速度高達每通道25Gbps或總雙向帶寬75Gbps,能夠滿足多種高速數據傳輸協議如XAUI、USB 3.0、PCIe Gen 3/4、SAS-3/4和以太網(每通道10G/25G)的需求。
SInergy連接器具有以下特點:
- 小型和模塊化設計
- 高速性能,每通道高達25Gbps
- 高密度、多托架系統
- 4個接觸點,適用于軍用航空、航天和工業應用
- 可互換的鎖定、插孔或帶SMT信號終端的導向硬件
- 堅固的壓鑄金屬主體
- 符合MIL-DTL-83513性能要求
- 單件式4點接觸系統,帶50微英寸的金端接,符合IPC-610 3類SMT要求
SInergy系列包括三種類型的連接器:

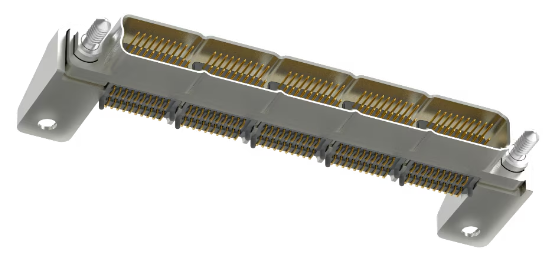

1、直角模塊化連接器(插座)- SRR,提供1-5個可配置托架的直角板安裝插座。

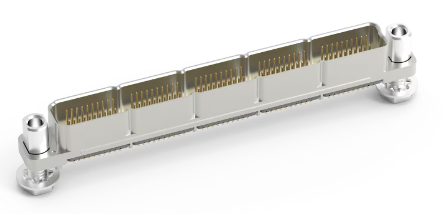

2. 垂直模塊化連接器(插頭)- SVP,提供1-5個可配置托架的垂直板安裝插頭。

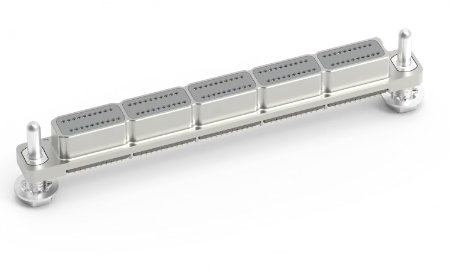

3. 垂直模塊化連接器(插座)- SVR,提供1-5個可配置托架的垂直板安裝插座。
所有SInergy連接器均經過測試并認證,符合MIL-DTL-83513性能要求,并提供標準面板安裝選項。這些連接器設計用于極端環境,確保在軍用航空、航天和工業應用中的可靠性和耐用性。
更多AirBorn 連接器相關型號及產品信息可咨詢立維創展。
