MYMGK00510ERSR非隔離式DC-DC電源模塊Murata村田
發布時間:2024-08-01 09:23:03 瀏覽:88

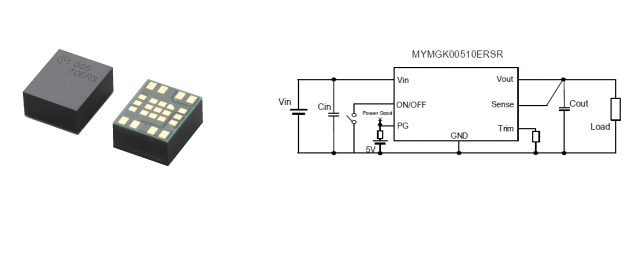

MYMGK00510ERSR是一款由Murata(村田)制造的微型單極點非隔離式DC-DC電源模塊,專為嵌入式應用設計。該模塊采用MonoBK型非隔離式Point-of-Load (PoL) DC-DC電源轉換器設計,適用于FPGA、CPU、數據通信、電信以及分布式總線架構(DBA)等嵌入式應用。
PART NUMBER | 0UTPUT | NPUT | E?deno % | ONOFF | PACKAGE | ||||||||
Vout M | out A] | Power M | RN vp (%ofVout | RepUaton (P | Vatp M | Bang M | in no load mA] | in full load A] | mm] | ||||
Line[] | Load [陶 | ||||||||||||
MYMGK00510ERSR | 0.7-5.0 5.0Vtyp) | 10 | 50 | 0.4 | ±1.0 | ±1.0 | 12 | 8-15 | 24 | 3.8 | 91 | Yes (Positve) | 9.0x7.5x5.0 |
MYMGK00510ERSRD | 0.7-5.0 (5.0tp) | 10 | 50 | 04 | ±1.0 | ±1.0 | 12 | 8-15 | 24 | 3.8 | 91 | Yes (Positve) | 9.0x7.5x5.0 |
產品特性:
尺寸: 小型封裝,尺寸為9.0 x 7.5 x 5.0 mm。
輸出電壓范圍: 可設置,從0.7V到5.0V。
輸入電壓: 8.0V至15.0V。
最大輸出電流: 高達10A。
轉換效率: 高達96.4%。
拓?fù)浣Y(jié)構: 基于固定頻率的同步整流開關轉換器拓?fù)浣Y(jié)構,提供快速負載響應。
控制功能: 具有上電/斷電控制(正邏輯)和電源良好(PG)信號輸出。
保護功能: 包括欠壓鎖定(UVLO)、輸出短路保護和過流保護。
封裝與性能:
封裝: 超小型表面貼裝封裝。
熱性能: 出色的熱降額性能。
工作溫度: -40℃至85℃。
開關頻率: 300kHz。
效率: 92.6%。
線性調整率: -1% to 1%。
負載調整率: -1% to 1%。
注:Murata村田DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展。
