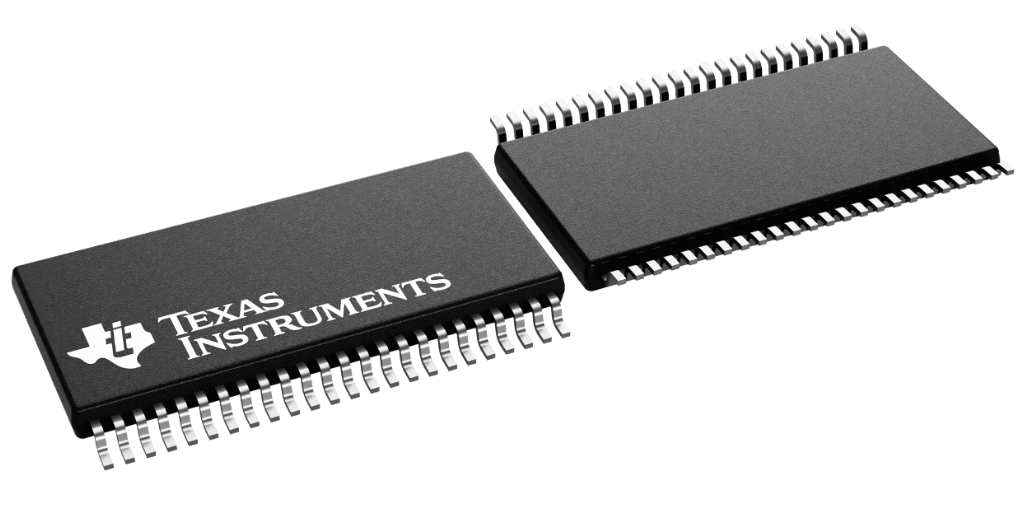

SN74ALVC164245電平轉換收發器TI德州儀器
發布時間:2024-07-31 09:14:51 瀏覽:131
SN74ALVC164245電平轉換收發器是由TI德州儀器(Texas Instruments,簡稱TI)生產的一款高性能16位(八路雙電源)同相總線收發器。該設備設計用于在不同的電壓環境下實現電平轉換,支持從2.5V到3.3V或從3.3V到5V的轉換。
基本參數和特性:
電源軌配置:設備包含兩個獨立的電源軌,A端口的VCCA支持2.5V和3.3V,而B端口的VCCB支持3.3V和5V。
工作電壓范圍:A端口支持1.65V至3.6V,B端口支持3.3V和5V。
最大數據傳輸速率:高達400Mbps。
三態輸出:支持高、低、高阻抗三種輸出狀態。
ESD保護:提供2000V HBM和200V MM的ESD保護。
傳輸延遲時間:在3.3V時,最大tpd為5.8ns。
輸出驅動能力:在3.3V時,輸出驅動能力為±24mA。
符合標準:符合JESD17標準,閉鎖性能超過250mA。
應用領域:
通信設備:用于數據傳輸和接口電平轉換,如路由器、交換機、調制解調器等。
工業控制:用于數據傳輸和接口電平轉換,如PLC、DCS、傳感器等。
汽車電子:用于CAN總線和其他數據傳輸接口。
消費電子:用于高速數據傳輸和接口電平轉換。
其他應用:適用于電子銷售點、打印機及其他外圍設備、電機驅動器、無線和電信基礎設施、可穿戴健康與健身設備等。
特點與優勢:
高速、低功耗和低電壓操作:使得設備在各種應用中都能表現出色。
寬范圍的工作電壓支持:提供了更大的靈活性和適應性。
ESD保護:確保了設備在惡劣環境下的穩定性和可靠性。
強大的輸出驅動能力和快速的傳輸延遲時間:保證了高效的數據傳輸。
