OH320-LA-61003CV壓控恒溫晶體振蕩器(VCOCXO)Connor-Winfield
發布時間:2024-07-16 09:22:21 瀏覽:123
OH320-LA-61003CV是一款高性能的壓控恒溫晶體振蕩器(VCOCXO),由Connor Winfield公司生產。這款振蕩器專為需要極高頻率穩定性和精確控制的應用而設計。
主要特性:
輸出頻率: 提供10.0 MHz和12.8 MHz兩種頻率選項。
電源電壓: 3.3 Vdc,適用于低功耗應用。

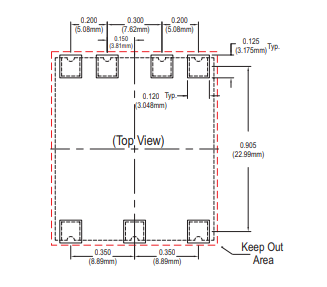

封裝類型: SM-FR4,尺寸為25.4x22毫米,適合表面貼裝技術。
頻率穩定性: ±10 ppb,確保在各種條件下都能保持極高的頻率精度。
溫度范圍: -40至85℃,適合在廣泛的溫度環境下工作。
輸出邏輯系列: LVCMOS,與數字系統兼容。
接地金屬蓋: 提供額外的電磁屏蔽和保護。
RoHS合規/無鉛: 符合環保標準。
操作規格:
中心頻率(Fo): 10.0 MHz或12.8 MHz。
頻率校準@ 25℃: ±0.1 ppm,確保出廠時的精確校準。
頻率穩定性vs溫度: ±10 ppb,即使在溫度變化下也能保持穩定。
相位抖動: 1.0 ps rms(在10 Hz至Fo/2帶寬內),表明低相位噪聲性能。
艾倫偏差(Tau=1s): 2.7E-12至5.0E-12,顯示了良好的短期頻率穩定性。
啟動時間: 500 ms,快速啟動以減少等待時間。
電壓控制輸入特性(僅VCOCXO):
控制電壓范圍: 0.0至3.3 V。
拉動范圍: ±0.4至±0.6 ppm,允許微調頻率。
輸入阻抗: 100K歐姆,適合與各種控制電路接口。
這款VCOCXO適用于通信、測量、導航和其他需要高精度頻率控制的應用。其緊湊的設計和優異的性能使其成為工業和科學應用中的理想選擇。
