MSP430F5436A低功耗MCU微控制器 TI德州儀器
發布時間:2024-07-12 09:13:16 瀏覽:153

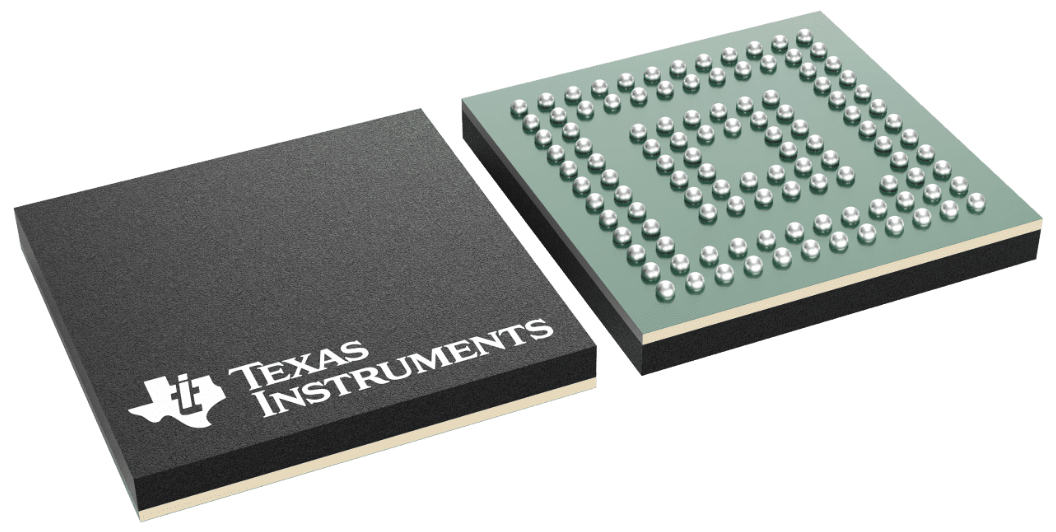

MSP430F5436A是德州儀器(TI)推出的一款超低功耗微控制器(MCU),屬于MSP430系列。該系列微控制器以其多樣化的外設集和優化的低功耗模式,特別適合便攜式測量應用,能夠有效延長電池壽命。
MSP430F5436A的主要特性包括:
1. 低功耗特性:
激活模式(AM)下,在8MHz、3.0V時,閃存程序執行時電流為230μA/MHz,RAM程序執行時電流為110μA/MHz。
待機模式(LPM3)下,在2.2V時電流為1.7μA,在3.0V時電流為2.1μA。
關閉模式(LPM4)下,在3.0V時電流為1.2μA。
關斷模式(LPM4.5)下,在3.0V時電流為0.1μA。
能夠在3.5μs內從待機模式喚醒。
2. 高性能16位RISC CPU:
16位寄存器和常數發生器,提高編碼效率。
3. 靈活的電源管理系統:
具有可編程穩壓內核電源電壓的完全集成低壓差穩壓器(LDO)。
電源電壓監控、監視和欠壓保護。
4. 豐富的外設配置:
三個16位計時器。
一個高性能12位SAR ADC,具有14個外部通道和2個內部通道。
多達四個通用串行通信接口(USCI),支持UART、IrDA、SPI和I2C。
一個硬件乘法器,支持32位運算。
DMA、具有報警功能的RTC模塊。
多達87個I/O引腳。
5. 存儲器和時鐘:
高達25MHz的系統時鐘。
192KB的非易失性存儲器(閃存)和16KB的RAM。
6. 工作溫度范圍:
從-40°C到85°C。
MSP430F5436A微控制器的設計旨在提供高效能和低功耗的平衡,非常適合需要長時間電池壽命和精確測量的應用,如便攜式醫療設備、傳感器網絡和其他電池供電的設備。
