BNC 866-M緊湊型頻率合成器
發布時間:2024-05-24 09:34:10 瀏覽:470

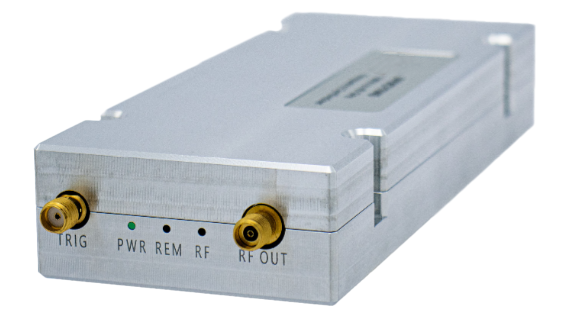

866-M緊湊型頻率合成器BNC是一款高性能的頻率合成器,具有以下特點:
1.頻率范圍與輸出功率:頻率范圍為1 MHz至40 GHz,輸出功率范圍為-10至25 dBm。
2.性能參數:開關時間85 μs,相位噪聲在1 GHz載波20 kHz偏移時為-145 dBc/Hz,在10 GHz載波時為-125 dBc/Hz。頻率分辨率為1 mHz,相位分辨率為0.1°,功率分辨率為0.5 dB。頻率精度校準為±30 ppb,溫度穩定性在±100 ppb以內。
3.物理特性與連接性:緊湊的尺寸(6.5 x 2.4 x 1英寸),重量約1.3磅,功耗約20 W,被動冷卻。具備以太網連接器,支持圖形軟件或SCPI指令控制。
4.功能與應用:支持1 GHz和100 MHz外部基準電壓源,可形成多通道相位相干源。適用于雷達、電子戰、波束成形和量子計算等需要多通道相位控制的應用。
5.特征應用:小尺寸法蘭安裝模塊,支持連續波和脈沖調制,低功耗,低相位噪聲,多通道可配置/級聯,相位相干,系統時鐘源。適用于雷達信號生成和測試、量子計算中的RF LO、電子戰和光譜學等領域。
規格參數:
通道數 | 1(可與其他 866-M 連接,用于多通道相位相干源) |
頻率范圍 | 1 MHz 至 40 GHz |
頻率分辨率 | 0.001赫茲 |
輸出功率 | -10 至 +25 dBm(參見功率圖) |
開關速度 | 500 μs(選件 FS 為 85 μs) |
參考輸入 | 100 兆赫、1 千兆赫 |
參考輸出 | 100 兆赫、1 千兆赫 |
遙控 | (SCPI v1999),以太網 |
尺寸(寬 x 長 x 高),重量 | 2.36 x 5.9 x 1.02 英寸 [60 x 150 x 26 毫米],~1.3 磅 [≤0.6 千克], |
包括連接器:3.74 x 6.5 x 0.95 英寸 [60 x 165 x 26 毫米] | |
電源 | 24 VDC(包括交流適配器) |
