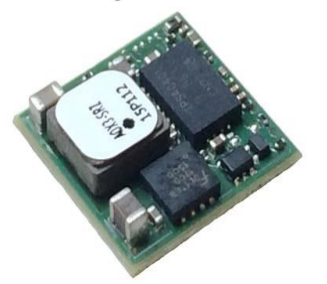

PNDT012A0X3-SRZ非隔離式DC/DC電源模塊OmniOn Power
發布時間:2024-05-11 09:12:26 瀏覽:164
PNDT012A0X3-SRZ是一款OmniOn power的非隔離式DC/DC電源模塊,具有一系列先進的特性和應用。該模塊工作在寬范圍的輸入電壓(VIN = 3Vdc-14.4Vdc),并可提供高達12A的輸出電流。它通過精確調節輸出電壓,可以提供從0.45Vdc到5.5Vdc的輸出,可由外部電阻和PMBus控制進行編程。
除此之外,該模塊還具有以下功能和特點:
1. 使用PMBus協議的數字接口,支持遠程開關,可調輸出電壓,過流和過溫保護。
2. PMBus接口支持一系列命令來控制和監視模塊。
3. 可調LoopTM功能,允許用戶優化轉換器的動態響應,以匹配負載,減少輸出電容,從而節省成本和PWB面積。
4. 適用于分布式電源架構,中間總線電壓應用,電信設備,服務器和存儲應用以及網絡設備等工業應用。
5. 符合RoHS指令2011/65/EU和修訂指令(EU) 2015/863,符合REACH指令(EC) No 1907/2006。
6. 超低高度設計,小尺寸為12.2 mm x 12.2 mm x 2.9 mm。
7. 寬工作溫度范圍[-40°C至85°C),DOSA批準的足跡。
8. 通過PMBus協議的數字接口,具有可調的LoopTM優化動態輸出電壓響應。
9. 具備靈活的輸出電壓測序EZ-SEQUENCE,遠程開關,固定開關頻率,輸出過流保護,過溫保護等特性。
最后,PNDT012A0X3-SRZ還具備諸多認證,包括ANSI/UL* 62368-1和CAN/CSA?C22.2 No. 62368-1認可,DIN VDE?0868-1/A11:2017(EN62368-1:2014 / A11:2017),以及ISO 9001和ISO 14001認證制造設施。
該模塊的特點和應用范圍使其成為工業設備中分布式電源架構和中間總線電壓應用的理想選擇。
更多OmniOn Power 相關產品信息可咨詢立維創展。
