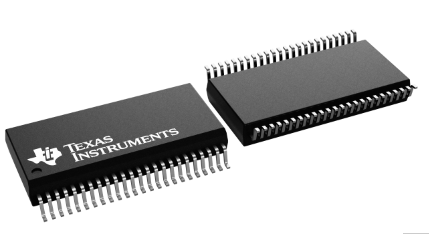

SN74ALVC164245電平轉換收發器TI德州儀器
發布時間:2024-05-10 09:10:21 瀏覽:315
SN74ALVC164245是一款16位(雙八通道)同相總線收發器,主要設計用于數據總線之間的異步通信。它有兩個獨立的電源軌,其中B端口可以在3.3V和5V下工作,而端口具有V大約,其工作電壓為2.5V和3.3V。這使得從2.5V環境轉換到3.3V,反之亦然,或從3.3V環境轉換到5V,反之亦然成為可能。
該收發器的控制電路(1DIR、2DIR、1OE和2OE)由V供電大約。為了確保在上電或斷電期間處于高阻抗?fàn)顟B(tài),輸出使能(OE)輸入應連接到V抄送通過引體向上電阻器。方向控制(DIR)輸入和輸出使能的邏輯電平(OE)輸入激活B端口輸出或A端口輸出,或使兩個輸出端口都進入高阻抗模式。當B端口輸出被激活時,數據從A總線傳輸?shù)紹總線;當A端口輸出被激活時,數據從B總線傳輸?shù)紸總線。A和B端口上的輸入電路始終處于活動狀態,并且必須具有邏輯高或低水平以防止過量的I抄送和I抄送。
這款收發器具有以下特性:
- 德州儀器(TI) Widebus?家族成員
- 最大tPD公司3.3V時為5.8ns
- 在±3.3V時的24mA輸出驅動
- 控制輸入V他們/V這級別以V為參考的大約電壓
- 閂鎖性能超過250mA,符合JESD 17標準
該產品的應用領域包括電子銷售點、打印機和其他外圍設備、電機驅動、無線和電信基礎設施以及可穿戴健康和健身設備。
型號:
Orderable Device | Status Package Type Package Pins Package Eco Plan (1) Drawing Qty (2) | Lead finishv Ball materlal (0) | MSL Peak Temp Op Temp (C) 3) | Device Marking (4/5 |
74ALVC164245DGGRE4 | ACTME TSSOP DGG 48 2000 RoHS&Green | NIPDAU | Level-1-260C-NIM 40 to 85 | ALVC164245 |
74ALVC164245DGGRG4 | ACTINE TSSOP DGG 48 2000 RoHS &Green | NIPDAU | Level-1-260C-UNLIM 40 to 85 | ALVC164245 |
74ALVC164245DGGTE4 | ACTINE TSSOP DGG 48 250 RoHS&Green | NIPDAU | Level-1-260C-UNLIM 40 to 85 | ALVC164245 |
74ALVC164245DGGTG4 | ACTIVE TSSOP DGG 48 250 RoHS &Green | NIPDAU | Level-1-260C-UNLIM 40 to 85 | ALVC164245 |
74ALVC164245DLG4 | ACTIVE SSOP DL 48 25 RoHS &Green | NIPDAU | Level-1-260C-UNLIM 40 to 85 | ALVC164245 |
74ALVC164245DLRG4 | ACTIVE SSOP DL 48 1000 RoHS &Green | NIPDAU | Level-1-260C-UNLIM 40 to 85 | ALVC164245 |
SN74ALVC164245DGG | ACTINE TSSOP DGG 48 40 RoHS &Green | NIPDAU | Level-1-260C-UNLIM | ALVC164245 |
SN74ALVC164245DGGR | ACTIVE TSSOP DGG 48 2000 RoHS &Green | NIPDAU | Level-1-260C-UNLIM 40 to 85 | ALVC164245 |
SN74ALVC164245DGGT | ACTIVE TSSOP DGG 48 250 RoHS&Green | NIPDAU | Level-1-260C-UNLIM 40 to 85 | ALVC164245 |
SN74ALVC164245DL | ACTINE SSOP DL 48 25 RoHS &Green | NIPDAU | Level-1-260C-UNLIM 40 to 85 | ALVC164245 |
SN74ALVC164245DLR | ACTINE SSOP DL 48 1000 RoHS &Green | NIPDAU | Level-1-260C-UNLIM 40 to 85 | ALVC164245 |
深圳市立維創展科技有限公司,專注于TI 德州儀器品牌高端可出口產品系列新品產品,并備有現貨庫存,可當天發貨。
