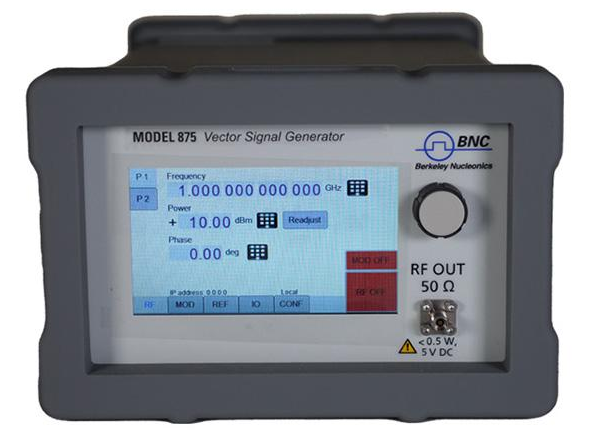

BNC875多通道矢量信號發生器
發布時間:2024-04-09 10:47:17 瀏覽:445
BNC875多通道矢量信號發生器(VSG)是一款功能強大的設備,提供了廣泛的頻率范圍、超快速的開關速度和高性能的內部I/Q調制器。它具有以下主要特征和應用:
特征:
1. 出色的相位噪聲:提供非常低的相位噪聲,保證信號質量。
2. 快速控制端口:可以通過快速控制端口實時傳輸數據,增加靈活性。
3. 超快速開關:具備高達200ns的開關速度,適用于快速頻率掃描、啁啾、脈沖內調制等需求。
4. 超高I/Q數據速率,深度內部存儲器:內部存儲器容量大、數據傳輸速率高,支持復雜的調制方案。
5. 寬帶線性啁啾:支持廣泛的啁啾模式,適用于多種信號仿真場景。
6. 支持多種調制方式:包括問號調制、FSK、MSK、PSK等,適用于不同應用需求。
應用:
1. 任意I/Q波形:可以生成各種自定義的I/Q波形,適用于多種情況下的信號發生需求。
2. 雷達信號仿真(PDW/EW):支持脈沖描述符詞(PDW)數據格式,可用于雷達信號仿真和電子戰等應用。
3. 接收機測試:可用于測試接收機的靈敏度和性能。
4. 航空電子調制仿真:適用于航空電子調制領域中的信號生成和仿真需求。
5. 脈沖描述符詞敏捷性:支持快速切換和處理脈沖描述符詞,滿足復雜信號處理需求。
6. 移動無線電芯片(多標準):適用于移動通信領域?qū)Χ喾N無線標準的測試和研發。
7.IEEE 802.11 a/b/g 測試與研發:支持IEEE 802.11系列標準的測試和研發需求。
8. MIMO(多輸入、多輸出):可用于多輸入多輸出系統的信號生成和測試。
規格:
頻率 | 875-4:10 MHz 至 4 GHz |
875-6:10 MHz 至 6 GHz | |
875-12:10 MHz 至 12 GHz | |
875-20:10 MHz 至 20 GHz | |
875-40:10 MHz 至 40 GHz | |
分辨率 | 0.001赫茲 |
輸出功率 | -50 至 +20dBm(-90dBm 可選) |
開關速度 | <500us(<2 us,帶選件 UFS) |
相位噪聲 ( 1 GHz ) | 10 Hz 時:-87 dBc/Hz [-100 dBc/Hz,可選 LN] |
1 kHz 時:-130 dBc/Hz | |
(20 kHz)時:-145 dBc/Hz | |
(100 kHz)時:-150 dBc/Hz | |
遙控 | 以太網、USB 和可選 GPIB (SCPI v1999) |
調制 | I/Q、脈沖、模擬調制 |
席卷 | 復雜列表 |
引用輸入 | 10 MHz 或 5 MHz 至 250 MHz 可變(可選 VREF) |
引用輸出 | 10兆赫/100兆赫 |
臺式尺寸(寬 x 長 x 高) | 6.77“ x 11.412” x 4.12“ [172 x290 x 105mm](包括連接器) |
重量 | 6.0磅。(8.0磅運費) |
機架安裝尺寸(寬 x 長 x 高) | 2U 17.5“ x 24” x 3.5“ [444 x 610 x 88mm](包括連接器) |
重量 | 40.0磅。(42.0磅運費) |
相關推薦:
Berkeley Nucleonics (BNC)脈沖和延遲發生器產品介紹
更多Berkeley Nucleonics (BNC)相關產品信息可咨詢立維創展。
推薦資訊
855B-54 型是一系列相位相干、多通道、超快速開關和超低相位噪聲信號發生器,頻率范圍高達 20、40 和 54 GHz。它非常適合各種應用,這些應用需要良好的信號質量、準確和寬的輸出功率范圍,以及所有通道之間非常穩定的相位相干性。出色的相位噪聲與良好的雜散、諧波抑制和可選的 15 μs 前沿開關速度相結合。

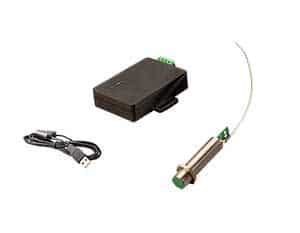

MTI Instruments?模擬電容器系統Accumeasure 9000是一種依托于電容器的高分辨率儀器設備,它能夠為許多過去不可能實現的精確測量應用領域提供極致的解決方案。MTI InstrumentsAS-9000可每次提供納米技術分辨率,并可用作超高精度的精確測量。輕巧、口袋、迅速、便于安裝。
