Linear Systems LS844單片雙路小信號JFET
發布時間:2024-03-07 09:05:21 瀏覽:486
Linear Systems LS844系列是業界輸入電容最低、噪聲低的單片雙n溝道JFET。低投入電容大大降低了互調失真。此外,這些雙jfet具有緊密的偏置電壓和溫度范圍內的低漂移,適用于各種精密儀器和傳感器應用。

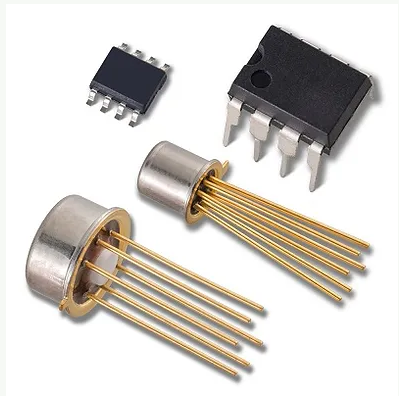

LS844系列提供表面貼裝塑料soIC 8L,PDIP 8L和SOT-23 6L封裝。此外,它還提供通孔金屬罐;To-71 6L和TO-78 6L封裝。有關等效的單n通道版本,請參閱LSK189。LS844系列TO - 716l和SOIC 8L適合于相同的LSK389產品,形狀和引腳兼容。
LS844系列增加了各種低噪聲應用的能力。
LS844系列最重要的方面是,它結合了與LSK389相當?shù)脑肼曀?,同時具有更低的柵極漏極電容,4pF與25pF相比。與LSk389相比,Ls844系列的噪聲略高,在大多數情況下并不重要,而低得多的電容使設計人員能夠用更少的設備生產更簡單,更優雅的電路設計,生產成本更低。
與LSK389系列一樣,LS844系列具有獨特的設計結構,將兩個JFET交織在同一片硅片上,以提供出色的匹配和熱跟蹤,以及具有幾乎零爆米花噪聲的低噪聲配置文件。
LS844是一個n通道雙低噪聲,低電容,緊密匹配的單片場效應晶體管。它的特點:
?3ms跨導在2mA漏極電流
?1000g輸入阻抗
?60V擊穿電壓
?柵漏電容僅為1.5pF
?4pF輸入電容
?2.5 nV/√Hz噪聲在1kHz
?業界最佳的低噪音/低電容組合
?行業內單位柵極長度輸入電容最低
?在給定柵極長度的行業中噪音最低
?緊Vgs匹配在操作偏差
LS844特別適用于低噪聲、高增益音頻和儀器電路,工作電壓高達60伏。48V幻象供電電路,如用于麥克風前置放大器的電路,特別受益于LS844的特性。低工作Vgs,高gm,緊密匹配,低噪聲和低電容使其非常適合于眾多音頻和儀器應用。
