Lattice萊迪思ispMACH 4000V/Z系列低功耗超快CPLD解決方案
發布時間:2024-02-20 12:04:41 瀏覽:614
ispMACH 4000簡介
Lattice的高性能ispMACH 4000系列提供了超快速CPLD解決方案。該系列是萊迪思兩種最流行的架構的混合體:ispLSIR 2000和ispMACH 4A。ispMACH 4000架構保留了這兩個系列的優點,專注于重大創新,在靈活的CPLD系列中結合了最高性能和低功耗。
ispMACH 4000結合了高速度和低功耗以及易于設計所需的靈活性。憑借其強大的全局路由池和輸出路由池,該系列提供了出色的首次擬合,時間可預測性,路由,引腳保留和密度遷移。
ispMACH 4000系列提供32到512個宏細胞的密度。在Thin Quad Flat Pack (TQFP), Chip Scale BGA (csBGA)和Fine Pitch Thin BGA (ftBGA)封裝中有多種密度- i /O組合,范圍從44到256引腳/球。表1顯示了宏單元、包和l/O選項,以及其他關鍵參數。
ispMACH 4000系列具有增強的系統集成能力。支持3.3 V (4000V)、2.5 V (4000B)、1.8 V (4000c/Z)電源電壓和3.3 V、2.5 V、1.8 V接口電壓。此外,當輸入/輸出組配置為3.3 V工作時,輸入可以安全地驅動到5.5 V,使該系列可以耐受5 V電壓。TheispMACH 4000還提供增強的l/O功能,如轉換速率控制,PCl兼容性,總線保持器鎖存器,上拉電阻,下拉電阻,開路漏極輸出和熱插接。ispMACH 4000系列產品采用3.3 V/2.5 V/1.8 V系統可編程,通過IEEE標準1532接口。lEEE標準1149.1邊界掃描測試能力也允許在自動化測試設備上進行產品測試。1532接口信號TCK、TMS、TDI和TDO被引用到Vcc(邏輯核心)。
特征
1.8 V 內核,用于低動態功耗
5 V 容限 I/O,用于 LVCMOS 3.3、LVTTL 和 PCI 接口
JTAG在系統可編程(ISP?)

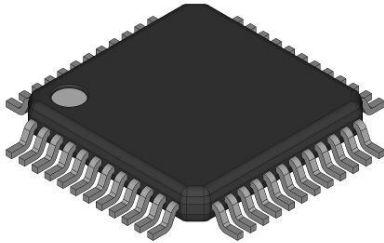

采用 TQFP、ftBGA、fpBGA 和 csBGA 封裝
汽車溫度范圍支持 -40 至 +130 °C 結 (Tj)
ispMACH 4000V/Z 設備選型指南:
參數 | 4032 | 4064 | 4128 | 4256 | 4384 | 4512 |
---|---|---|---|---|---|---|
密度宏單元 | 32 | 64 | 128 | 256 | 384 | 512 |
TPD (納秒) | 2.5 | 2.5 | 2.7 | 3.0 | 3.5 | 3.5 |
總擁有成本 (ns) | 2.2 | 2.2 | 2.7 | 2.7 | 2.7 | 2.7 |
TS (納秒) | 1.8 | 1.8 | 1.8 | 2.0 | 2.0 | 2.0 |
最大功率 (MHz) | 400 | 400 | 333 | 322 | 322 | 322 |
電源電壓 (V) | V=3.3 | |||||
I/O 標準支持 | LVTTL、LVCMOS3.3/2.5/1.8、PCI3.3 | |||||
5 V 容限 I/O | 是的 | 是的 | 是的 | 是的 | 是的 | 是的 |
典型待機電流 (μA) | 11.3 | 11.5 | 11.5 | 12 | 12.5 | 13 |
溫度等級 | C/I/E/A | C/I/E/A | C/I/E/A | C/I/E | C/I | C/I |
萊迪思汽車(符合AEC-Q100標準)ispMACH 4000V/Z器件選型指南
參數 | 4032 | 4064 | 4128 | 4032 | 4064 | 4128 |
---|---|---|---|---|---|---|
Vcc 電壓 (V) | 3.3 | 3.3 | 3.3 | 1.8 | 1.8 | 1.8 |
密度宏單元 | 32 | 64 | 128 | 32 | 64 | 128 |
tPD (納秒) | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
最大值 (MHz) | 168 | 168 | 168 | 168 | 168 | 168 |
最大用戶 I/O + 專用輸入 | 32 + 4 | 64 + 10 | 96 + 4 | 32 + 4 | 64 + 10 | 64 + 10 |
