SCS101航天級電流互感器電流采樣變壓器Vanguard
發布時間:2023-12-26 15:23:17 瀏覽:440
Vanguard Electronics 在高可靠性電感器和變壓器的設計和制造方面擁有 60 多年的經驗,建立了完善的程序,以保證最高質量和最可靠的零件,以滿足 MIL-PRF-27、MIL-PRF-83446、MIL-STD-1553 和 MIL-PRF-21038 的要求。
多年來,Vanguard Electronics已經證明自己是國防和航空航天工業磁性元件的領先來源,在數百個不同的程序中設計了標準和定制電感器和變壓器。
航天級電流互感器電流采樣變壓器SCS101是一種用于航天領域的電流互感器。它主要用于測量、采樣和轉換電流信號。具體來說,SCS101電流互感器可以將電流信號轉換為相應的電壓信號。它通常具有高精度、高穩定性和抗干擾能力強等特點,適用于在航天器系統中對電流進行準確測量和監控。

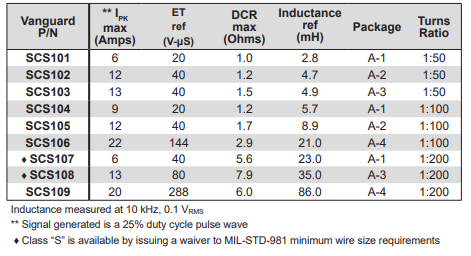

尺寸 | 0.26 × 0.26 × 0.24 in |
---|---|
系列 | SCS |
封裝類型 | SMD |
應用等級 | Space (MIL-STD-981) |
電感 (μH) | 2800 |
DCR (OHMS) | 1 |
匝數比 | 1:50 |
V-μS | 20 |
Ipeak (A) | 5 |
Package | A-1 |
DWV | 500 |
Termination Type | Pb |
Termination Finish | Tin/Lead |
工作溫度 | -55°C to +125°C |
儲存溫度 | -60°C to +130°C |
電氣規格:
?工作溫度:?55℃~ +125℃
?存儲溫度:?60℃~ +130℃
?絕緣電阻:最小10K MOhms
?可根據要求提供不同的電氣值
?介電耐壓:500vac
?排氣符合ASTM E595
(tml <1%, CVCM <0.1%
特性:
?緊湊,低輪廓,理想的自動放置
?符合MIL-STD-981規格
?低熱膨脹,傳遞模塑包裝
?端子:錫鉛
?內部焊接連接
防潮,防震,耐浸漬
?耐焊接熱:265°C 10秒
?可根據要求提供其他終止方式
?MIL-STD-981測試:
為S類測試添加“-S”后綴
為B類測試添加“-B”后綴
更多Vanguard Electronics電感器和變壓器相關產品信息可咨詢立維創展。
