ADAQ7980模數轉換器ADI
發布時間:2023-10-18 16:56:27 瀏覽:284
ADI的ADAQ7980/ADAQ7988是16位模數轉換器(ADC)μModule ?數據管理系統,將4個通用型信號分析和調節模塊嵌入到支持多種應用的系統級封裝(SiP)設計上。ADAQ7980包括最重要的無源器件,減少了和應用逐漸靠近存儲器(SAR)ADC的傳統信號鏈相應的諸多設計挑戰。這些無源元件對于推動規定的器件性能尤為重要。

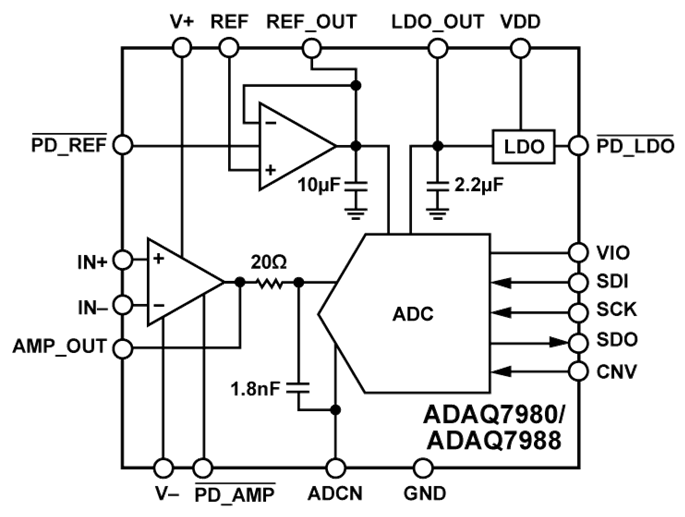

ADAQ7980/ADAQ7988包括高精度、低功耗、16位SARADC、低功耗、高帶寬、高輸入阻抗ADC驅動器、低功耗、穩定性基準緩沖器更加高效電源管理模塊。ADAQ7980選用微型5mm×4mmLGA封裝,優化了數據管理系統的設計流程。ADAQ7980/ADAQ7988的系統集成度解決了很多設計挑戰,同時器件依然提供可設置ADC驅動器反饋環路的靈活性,以允許增益值和/或共模調整。一組4個器件電源可提供更好的的系統穩定性;然而,單電源使用是可以實現的,對器件使用規格的影響最低。
ADAQ7980/ADAQ7988集成在數據采集信號鏈設計中常見的緊湊型集成電路(IC)型號規格的關鍵器件中。μModule系列將器件選擇、優化和規劃的設計負擔從設計人員轉移至器件上,有效縮短設計規劃時間、系統故障處理,并因此減少上市時間。
ADAQ7980串行外設端口(SPI)兼容的串行接口能夠在單個3線總線上以菊花鏈形式連接數個設備,并且提供可選擇的忙碌檢測器。用戶界面與1.8V、2.5V、3V或5V邏輯兼容。
ADAQ7980的規定溫度范圍為?55°C至+125°C。
特征和優勢
有利于應用
μModule數據采集系統
所有有源元件全部由Analog Devices,Inc.設計。
PCB面積減少50%
包括關鍵的無源元件
SPI-/QSPI-/MICROWIRE?-/DSP兼容串行接口
以菊花鏈方式連接多個ADAQ7980/ADAQ7988器件
具備1.8V/2.5V/3V/5V邏輯性接口的全功能電源配置
高性能
16位分辨率,無漏碼
吞吐量:1MSPS
INL:±8ppm(典型值)和20ppm(最高值)
SNR:10kHz時典型值為91.5dB(單位增益值)
THD:-105dB(10kHz)
零差錯:±0.06mV(典型值)(單位增益值)
零差錯溫度漂移:最高值1.3μV/°C
低能耗
1MSPS時典型值為21mW
靈活的斷電模式
中小型24管腳5mm×4mmLGA封裝
優異的ESD等級
3500V模特模型(HBM)
1250V場感應通電器件模型(FICDM)
寬溫度范圍:?55°C至+125°C
應用領域
自動測試設備(ATE)
電源供電的儀器儀表
通訊設備
數據采集
遠程控制
醫療設備
ADI公司擁有全球最佳的模擬芯片技術,同時擁有品類豐富的芯片設計專利,其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。
詳情了解ADI晶圓請點擊:http://www.nauticharger.cn/brand/68.html
