AD4007模數轉換器ADI
發布時間:2023-09-15 16:56:25 瀏覽:489

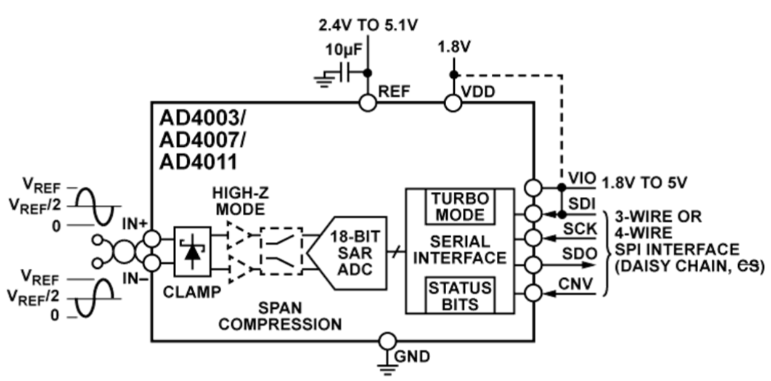

ADI的AD4003/AD4007/AD4011是高精密、高速度、低能耗、18位、Easy Drive、高精密逐漸靠近存儲器(SAR)模數轉換器(ADC),選用單電源VDD使用。AD4007基準電壓V REF是在外部增加的,而且可以獨立的電源電壓進行調節。AD4003/AD4007/AD4011功能損耗與吞吐量呈線性相關。
EasyDrive功能能降低信號鏈多樣性和功能損耗,從而實現更高的通道密度。降低的輸入電流(特別是在高阻抗模式中)再加上較長的信號檢測階段,不需要專用型ADC驅動器。EasyDrive拓展了能夠推動這些ADC的配建電源的范圍。
AD4007輸入跨距壓縮不需要向ADC推動放大器提供負電源,同時保存對完整性ADC編碼范圍的訪問。AD4007輸入過壓鉗位可保障ADC輸入免遭過電壓事件的影響,最大限度減少對參照管腳的影響,而且不需要外部保障二極管。
AD4007高至2MSPS的高效器件吞吐量讓用戶能夠及時獲取高頻信號并執行過采樣技術,可緩解與抗混疊濾波器設計相應的挑戰。串行外接設備端口(SPI)時鐘速率要求的降低能降低數字輸入輸出功能損耗,擴張數字主機選擇,并簡單化根據數字隔離傳輸數據的任務。SPI兼容的串行用戶接口根據使用獨立的VIO邏輯性電源與1.8V、2.5V、3V和5V邏輯性兼容。
特征和優勢
易驅動器
大幅度減少輸入反沖
輸入電流降到0.5μA/MSPS
加強型收集階段,1MSPS時周期時間≥79%
首次轉化精確,無推遲或管路推遲
單電源運轉的輸入跨度壓縮
迅速轉化準許低SPI時鐘速率
輸入過壓鉗位保護吸附高至50mA的電流
SPI-/QSPI-/MICROWIRE-/DSP兼容串行通信
性能卓越
差分模擬輸入范圍:±V REF,V REF從2.4V至5.1V
運輸量:2MSPS/1MSPS/500kSPS選擇
INL:最高±1.0LSB(±3.8ppm)
保障18位,無漏碼
噪聲系數:f IN=1kHz、V REF=5V時為100.5dB
THD:f IN=1kHz時為?123dB,f IN=100kHz時為?100dB
SINAD:f IN=1MHz時為89dB
過采樣高動態范圍
OSR=2時為103.5dB
OSR=1024時為130.5dB
低電量模式
單1.8V電源供應,具備1.71V至5.5V邏輯性端口
500kSPS時為2.4mW(僅VDD)
10kSPS時為80μW,2MSPS時為16mW(總功率)
10管腳封裝:3mm×3mmLFCSP、3mm×4.90mmMSOP
管腳與AD4000/AD4004/AD4008系列兼容
保障運行:?40°C至+125°C
應用領域
功能測試設備
系統自動化
醫用器材
電源供電設備
高精密數據管理系統
儀器儀表和操控系統
ADI公司擁有全球最佳的模擬芯片技術,同時擁有品類豐富的芯片設計專利,其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。
詳情了解ADI晶圓請點擊:http://www.nauticharger.cn/brand/68.html
