88E1545-A1-LKJ2C000以太網收發器Marvell

發布時間:2023-08-23 17:10:35     瀏覽:508

Marvell最新型Alaska?Quad系列單片系統在單獨單片IC上包括四個單獨的千兆以太網收發器。各個收發器在CAT5雙絞線電纜上實施1000BASE-T100BASE-TX全雙工或半雙工以太網中的所有物理層性能,在CAT3、45電纜線上實施10BASE-T全雙工或半雙工以太網的所有物理層性能。

88E1545-A1-LKJ2C000設備兼容四串行千兆媒介單獨端口(QSGMII),適用于直接連接到MAC/交換機端口。QSGMII將四個操作速度為1.25GbpsSGMII端口組合到兩個操作速度為5Gbps的差分信號上。與SGMII相比較,QSGMII主要降低了MAC端口上的I/O管腳數量,并降低了整體功能損耗。

88E1543設備兼容銅到SGMII應用程序中MAC端口上的SGMII。此外,SGMII還可以作為光纖線/SFP應用程序的介質端口。88E1543還能夠配置通過在SGMII(系統)到自動化介質銅/光纖線模式中使用,適用于混合介質應用。

88E1548設備兼容四種操作方式。有三種方式使用QSGMII來促進銅質、SGMII/Fiber或自動化介質檢測出銅質或SGMII/Fibre。四種方式兼容SGMII直接到銅。88E1548兼容IEEE802.3az低能耗以太網(EEE),并且滿足IEEE802.3az

88E1545-A1-LKJ2C000MDI終端電阻器和電容器嵌入到PHY中。這種電阻器集成優化了板布局,并通過降低外部器件的數量來減少板成本。新的Marvell?校準電阻器方案可達到并超出IEEE802.3回波損耗標準的精度要求。在銅質應用上,88E1545-A1-LKJ2C000各個端口消耗400mW。這根據消除散熱器從而減少進氣壓力需求來減少整個系統成本。

88E1545-A1-LKJ2C000非常符合IEEE802.3標準。88E1545-A1-LKJ2C000包括PMD、PMAPCS mac層。88E1545-A1-LKJ2C000實施PAM5、8B/10B4B/5B、MLT-3NRZI和曼徹斯特編碼/編解碼;數字時鐘/數據恢復;流密碼加擾/解擾;適用于接收器數據線路的數字響應式平衡主要用于線路發射機的脈沖整形的數字濾波;及其自動化協商和管理模塊。88E1545-A1-LKJ2C000在大多數三種速率下都兼容Auto MDI/MDIX,從而實現更輕松安裝使用并減少安裝成本。

88E1545-A1-LKJ2C000應用先進的混合信號處理以每秒千兆比特的數據速率實施平衡、回聲和串?dāng)_清除、數據恢復和糾錯。88E1545-A1-LKJ2C000消耗極低的功率,并且在噪雜的環境里實現穩定的性能。88E1545-A1-LKJ2C000由集成化Advanced Virtual Cable Tester?VCT)實現故障測試和高級電纜線性能監控。


功能

兼容低能耗以太網(EEE-滿足IEEE802.3az

88E1545兼容1種操作方式

-QSGMII(系統)到銅

88E1543兼容兩種操作方式

-SGMII(系統)到銅

-雙端口SGMII(系統)到銅/光纖

88E1548兼容四種操作方式

-QSGMII(系統)到銅

-QSGMII(系統)到SGMII/光纖(介質)

-QSGMII(系統)到銅/SGMII/光纖

自動媒體

-SGMII(系統)到銅

超低功耗

集成化MDI終端電阻器和電容器

集成化高端虛擬電纜測試儀?VCT?)電纜線檢測性能

雙對電纜安裝的“降檔”模式

各個端口最多兼容四個可編程LED,適用于標示鏈路、速度與活動性能

兼容高級電源管理模式,可明顯節約電源

適合所有3種操作速度(包括100BASE-TX10BASE-T)的MDI/MDIX自動交叉

自動極性校準

25MHz、125MHz156.25MHz參考時鐘選項

時鐘級聯最多2個下游設備

適用于檢測的各種環回模式

兼容IEEE1149.1JTAG1149.6ACJTAG

只提供滿足綠色標準的封裝

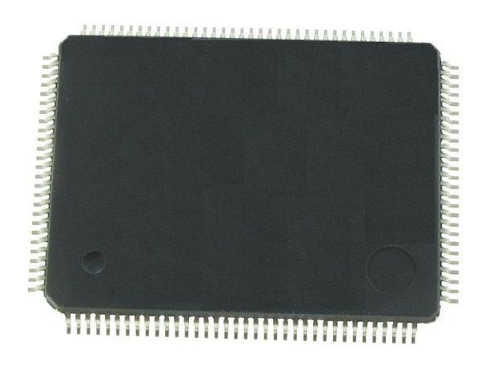

選用14x20mm128管腳LQFP制造

EPAD

88E154588E1543器件選用14x20mm128管腳LQFPEPAD封裝制造

88E1548器件,選用15x15mm196管腳TFBGA封裝制造

Marvell在數據傳輸、網絡、存儲解決方案方面,始終保持前沿。深圳市立維創展科技有限公司擁有優勢Marvell分銷資源,期待與各同行客戶合作。

詳情了解Marvell請點擊:http://www.nauticharger.cn/brand/83.html
