DEI2085-MES-G收發器DEI
發布時間:2023-06-26 16:51:26 瀏覽:526
DEI的DEI2085是款CMOSARINC429收發器IC。DEI2085與HoltHI-3584和HI-8584產品管腳兼容性。DEI2085-Mxx系統是DEI1084/85-Mxx的預備封裝管腳輸出,同時提供對MLPQ封裝里的/TXSEL輸出訪問。相較于DEI1016收發器的擴展功能包括:DEI2085適用于收發器的32x32位FIFO、適用于各個收發器的32x32位FIFO、數據寄存器、標簽識別性能、位定期性能以及加擾或者未加擾ARINC數據傳遞的選擇。DEI1084系統具備板上10kΩ電阻,無需在輸入中使用外部電阻。DEI1085系統需在收發器輸入中使用外部串口10kΩ電阻。優化了防雷系統數據的實施。
特征
兼容性ARINC規范429
3.3V/5.5V開關電源使用
雙收發器和單發射器端口
第32個傳輸位能是數據或奇偶校驗
系統自檢模式
與HI3584&HI8584管腳兼容性
可編程標簽識別
各個收發器具備板上16個標識存儲器
適用于發射器和各個收發器的32x32FIFO
發射器和各個收發器的獨立數據傳輸率選擇
數據寄存器
數據干擾控制

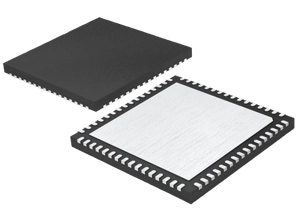

封裝選項:52LQFP、52LCQFJ和64LMLPQ
屬性
環境溫度:-55°C-85°C
產品封裝形式:649X9CMLPQG
供電系統范圍:3.35
霍爾特X參考:HI-3584和HI-8584
封裝描述:64LQFN9x9x0.9mm7.65EP導電性RoHS
封裝形式:表面貼裝技術
JEDEC:MO220VMMD
DEI公司是美國專注航空應用的IC廠商,主要為航空電子領域提供芯片產品。產品包括ARINC 429和其他通信協議的收發信機、接收器和驅動器、離散時間數字轉換器。
深圳市立維創展科技有限公司,優勢提供DEI高端芯片訂購渠道,部分準備有現貨庫存。
詳情了解DEI請點擊:http?: //www.nauticharger.cn/public/brand/53.html
部分 | 溫度范圍 | 產品封裝類型 |
DEI2085-MES-G | -55°C - 85°C | 64 9X9 C MLPQ G |
DEI2085-MMS-G | -55°C - 125°C | 64 9X9 C MLPQ G |
