EZ Form半剛性電纜M17/130-00014

發布時間：2022-09-28 16:48:07     瀏覽：481

半剛性電纜最基本形式是由金屬套管制作而成的同軸傳輸線。其中，金屬套管通常為形成外導線的銅管，沿銅管的中心線設計有導線導體。因此，中心導線導體由介質材料支撐點，因此維持在外導線的相同中軸上。半剛性器件因其寬帶特性、可靠的機械性能和相位穩定性，依舊是工程師的熱門選擇。

EZ Form提供27條銅和鋁保護套半剛性電纜，滿足MIL-DTL-17標準。M17/130-00014電纜線滿足甚至超過MIL規格，還有各種尺寸和表面處理。

為了防止氧化，EZ Form建議把M17/130-00014儲存在原有封裝中，并在操作前儲存在干燥的溫度可控性的環境里。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

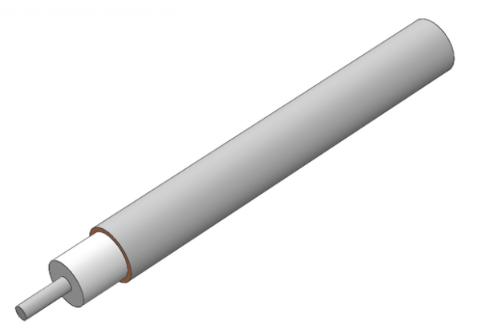

EZ Form (8).png

DIMENSIONS

UNITS

M17/130-00014
REV F2

Outer Conductor Diameter

In

.141*

mm

3.58*

Center Conductor Diameter

In

0.0362

mm

0.92

Dielectric Diameter

In

0.1175

mm

2.98

MATERIALS

Outer Conductor

Copper

Outer Conductor Plating

Tin Lead

Dielectric

PTFE

Center Conductor

SPCW

RoHS Compliant

NO

MECHANICAL CHARACTERISTICS

Temp Range °C

°C

-40 to +125

Inside Bend Radius (Minimum)

In

0.25

mm

6.35

Weight

lbs / 100ft

3.51

kg / 100m

5.22

ELECTRICAL CHARACTERISTICS**

Nominal Impedance

Ohms

50.0 +/- 1.0

Velocity of Propagation

-

69.5%

Shielding Effectiveness

db

>165

Voltage Withstanding

VRMS @ 60 Hz

5000

Continuous Working Voltage

VRMS MAX

1900

Maximum Operating Frequency

GHz

20

Attenuation
(db / 100 Ft Typical)

0.5 GHz

8

1.0 GHz

12

5.0 GHz

29

10.0 GHz

45

18.0 GHz

65.5

26.5 GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A

Power (Watts Cw
@ 20 °C, Maximum)

0.5 GHz

600

1.0 GHz

450

5.0 GHz

180

10.0 GHz

120

18.0 GHz

83


推薦資訊

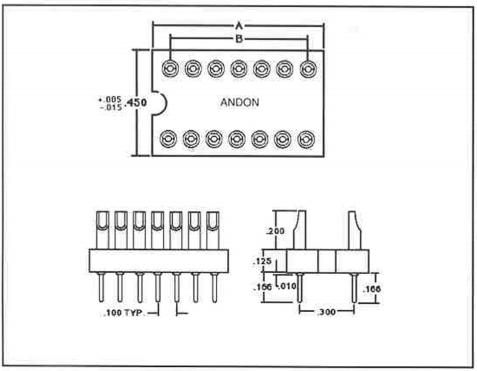

  • ANDON圖像傳感器替代Teledyne e2v
