Hypertronics四屏蔽同軸/雙屏蔽同軸微型連接器
發布時間:2021-05-12 17:15:50 瀏覽:1474
Hypertronics微型四屏蔽同軸連接器始終保持整個連接器對的信號屏蔽阻抗(在四芯屏蔽使用中大于每秒1Gbit),并提供螺紋版本,包含直通和直角電纜安裝使用,和PCB安裝使用配置.

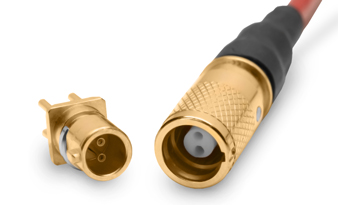

Hypertronics微型雙屏蔽同軸系列配備小型阻抗匹配連接器,可提供可控阻抗和緊密間隔的PCB焊盤間隔。這些連接器選用帶NDL、SMA和微型D尺寸外殼的真正差分雙屏蔽同軸封裝;Hypertronics NDL微型雙屏蔽同軸系列有螺紋和快速斷開型,直徑比SMA同軸連接器小25%??焖贁嚅_(kāi)型的最大直徑為0.250英寸,螺紋型的六角連接螺母為0.250英寸。
深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品,歡迎咨詢。
詳情了解Hypertronics請點擊:/brand/75.html
或聯系我們的銷售工程師:0755-83642657 QQ: 2295048674
機械和環境規范
罩殼型式 | -65°C至+ 125°C |
耐久性 | 插拔次數最低500次 |
耦合螺母 | 最低值2.3英寸磅 |
嚙合/ | 最大值3磅/3到5磅 |
耐蝕性 | MIL-STD-202方法101 |
抗沖擊性 | MIL-STD-202方法213br />測試條件B |
抗震性 | MIL-STD-202方法204 |
耐熱沖擊性 | MIL-STD-202方法107 |
材質與終飾
罩殼與內部觸頭 | 符合ASTM-B16的黃銅,UNS C36000合金 |
絕緣子 | 符合ASTM-D1710或ULTERM 1000的聚四氟乙烯(PTFE) |
連接器插頭/ | 符合ASTM-B211/221的6061-T6鋁材 |
墊片/密封件 | 硅酮橡膠,符合A-A-59588 |
電氣
觸頭額定電流 | 最大3.0安培 |
DWV | 最大250 VDC |
絕緣電阻 | 在直流200 V下最低為5000兆歐姆 |
帶寬 | 高達3千兆赫。 |
數據速率 | 每秒超過1 Gbit |
差分對線纜阻抗 | 150 歐姆 + 15 歐姆 |
信號到屏蔽線纜的阻抗 | 75 歐姆 + 10 歐姆 |
推薦資訊
Glenair? MIL-DTL-28840是供船用標準連接器與后殼系列,提供密度高的插進排序和高抗震能力。Glenair的合格產品系列通過全方位加工、高度適用,同時提供所有的類別,包括無鎘和兼容的錫鋅(TZ)鍍層,主要用于代碼L和M(T和TJ類)海軍陸地和海上應用領域。

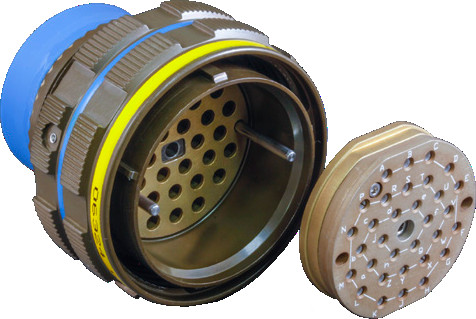

Hypertronics?濾波器式圓形連接器包括MIL-DTL-38999、MIL-DTL-83723和MIL-DTL-26482連接器。Hypertronics濾波器式圓形連接器的設計構思能夠滿足或超出了每個系列的所有適用規定要求,能夠與標準的非濾波器連接器進行配對和交換。根據Hypertronics的串聯濾波器適配器,能夠便捷地升級到EMI/瞬態保護,而不需要修改系統。該適配器設計構思為在目前擁有插頭和插座之間安裝使用,不需要重新布線或拆裝系統。
