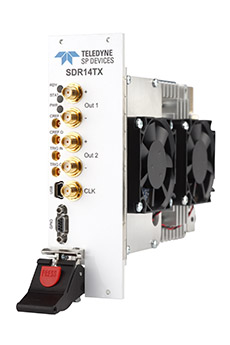

Teledyne SP Devices SDR14TX-14位AWG,2 GSPS
發布時間:2021-04-08 17:16:07 瀏覽:794
Teledyne SP Devices SDR14TX是一種雙通道靈活的任意波形發生器(AWG)。它提供了高帶寬和動態范圍的良好組合,以產生寬帶信號。Teledyne SP Devices SDR14TX的模擬輸出采用直流耦合,優化后產生寬帶信號。該雙輸出可用于產生兩個獨立的信道或產生復(IQ)零中頻調制信號。Teledyne SP Devices SDR14TX的模擬輸出可以在第二Nyquist模式下運行,直接產生射頻信號。SDR14TX通過Compact PCI Express / PXI Express接口與主機連接,將系統集成成一個模塊化的儀器。還提供了一個集成到PC中的PCIe版本。所有接口類型都允許以較高的傳輸速率傳輸數據流。
Teledyne SP Devices SDR14TX提供了一個易于使用的API,可以很容易地集成到任何應用程序中。用于應用程序開發的軟件工具包括C/C ++、MATLAB和Windows DLL。Teledyne SP Devices SDR14TX基于XilinxVirtex6LX240TFPGA。用戶可以訪問FPGA并通過購買ADQ開發工具包來實現定制的數字信號處理。Teledyne SP Devices SDR14TX的內存可以容納多達16384個不同的波形段。每個段可以通過用戶定義的重復循環。有幾種可能的觸發配置可用于在段之間切換。段排序可以通過外部觸發輸入控制,多塊板可以用于多通道AWG。
產品信息 | |
扳機 | 內部軟件/外部 |
鐘 | 詮釋 /分機 (SMA) |
時鐘參考 | 詮釋 /分機 10 MHz / PXIe |
介面 | cPCIe / PXIe, |
輸出 | |
解析度 | 14位 |
輸出信號范圍 | 0.5至2 V pp 1) |
輸出通道 | 2個 |
更新率 | 2 GHz的 |
波形記憶 | 1 GB |
深圳市立維創展科技有限公司,優勢渠道提供Teledyne SP Devices產品訂貨,歡迎咨詢了解。
詳情了解Teledyne SP Devices請點擊:/brand/69.html
或聯系我們的銷售工程師:0755-83642657 QQ: 2295048674
