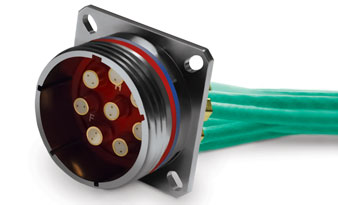

Hypertronics MIL-DTL-38999四屏蔽同軸/二屏蔽同軸連接器

發布時間：2021-01-14 17:02:14     瀏覽：1219

Hypertronics 為高速以太網、火線和光纖通道應用提供了完整的差動雙屏蔽同軸和四屏蔽同軸連接器、觸點和電纜組件。在高速匹配阻抗的按需數據應用中，Hypertronics 顯示出優良的性能，適用于四個屏蔽同軸和兩個屏蔽同軸連接器和電纜組件。Hypertronics 連接器可以保持信號對信號和信號作為一個整體的阻抗特性。真正的雙屏蔽同軸連接器接口確保信號完整性，同時最小化抖動和數據速率誤差。

特征

數據速率超過每秒2 Gbit。

帶寬：高達3千兆赫。

它可以通過匹配阻抗差對互連來驅動，這種互連可以用于板對板高速數據傳輸。

數字音視頻信號可靠高速傳輸?shù)睦硐脒x擇。

深圳市立維創展科技有限公司，授權代理銷售Hypertronics連接器產品，歡迎咨詢。

詳情了解Hypertronics請點擊：/brand/75.html

或聯系我們的銷售工程師：0755-83642657   QQ: 2295048674


機械和環境規范

罩殼型式

-65℃至+125℃

耐久性

插拔次數最低500次

耐蝕性

MMIL-STD-202方法101
測試條件B

抗沖擊性

MIL-STD-202方法213
測試條件B

抗震性

MIL-STD-202方法204
測試條件B

耐熱沖擊性

MIL-STD-202方法107
測試條件B



材質與終飾

罩殼與內部觸頭

符合ASTM-B16的黃銅，UNS C36000合金
或符合ASTM-B196的鈹銅，UNS C17200、C17300合金
o或鉛鎳銅，UNS C19500、C19600合金
符合MIL-DTL-45204 II類1級的鍍金

絕緣子

符合ASTM-D1710或ULTERM 1000的聚四氟乙烯（PTFE）

連接器插頭/
插座罩殼

符合ASTM-B211/221的6061-T6鋁材
符合SAE AMS-C-26074的化學鍍鎳
或符合SAE AMS QQ-P-416的鍍鎘

墊片/密封件

硅酮橡膠，符合A-A-59588



電氣

觸頭額定電流

最大3.0安培

DWV

最大500 VDC

絕緣電阻

在直流200 V下最低為5000兆歐姆

帶寬

高達3千兆赫。

數據速率

每秒超過2 Gbit

差分對電纜阻抗

150歐姆 + 15歐姆
100歐姆 + 10歐姆

信號到屏蔽電纜的阻抗

75歐姆 + 10歐姆
50歐姆 + 7歐姆
